Чертеж мобильного кормораздатчика РСП-10

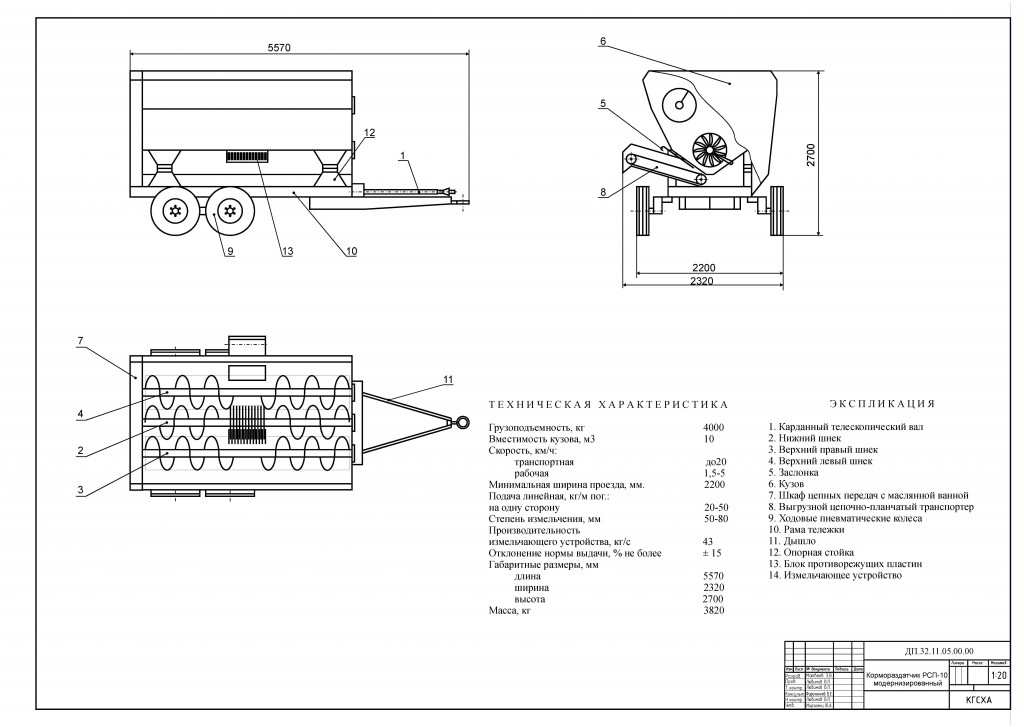

чертеж мобильного кормораздатчика РСП-10 с указанием основных габаритных размеров и составных частей

Техническая характеристика кормораздатчика РСП-10
Грузоподъемность, кг 4000
Вместимость кузова, м3 10
Скорость, км/ч:
Транспортная До 20
рабочая 1,5-5
Минимальная ширина проезда, мм. 2200
Подача линейная, кг/м пог.:
на одну сторону 20-50
на две стороны -
Отклонение от заданной нормы выдачи, % не более ± 15
Габаритные размеры, мм
длина 5570
ширина 2320
высота 2700
Масса, кг 3820

Состав: вид общий Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Чертеж мобильного кормораздатчика РСП-10

Просмотр файлов
общий вид подробно.cdw
