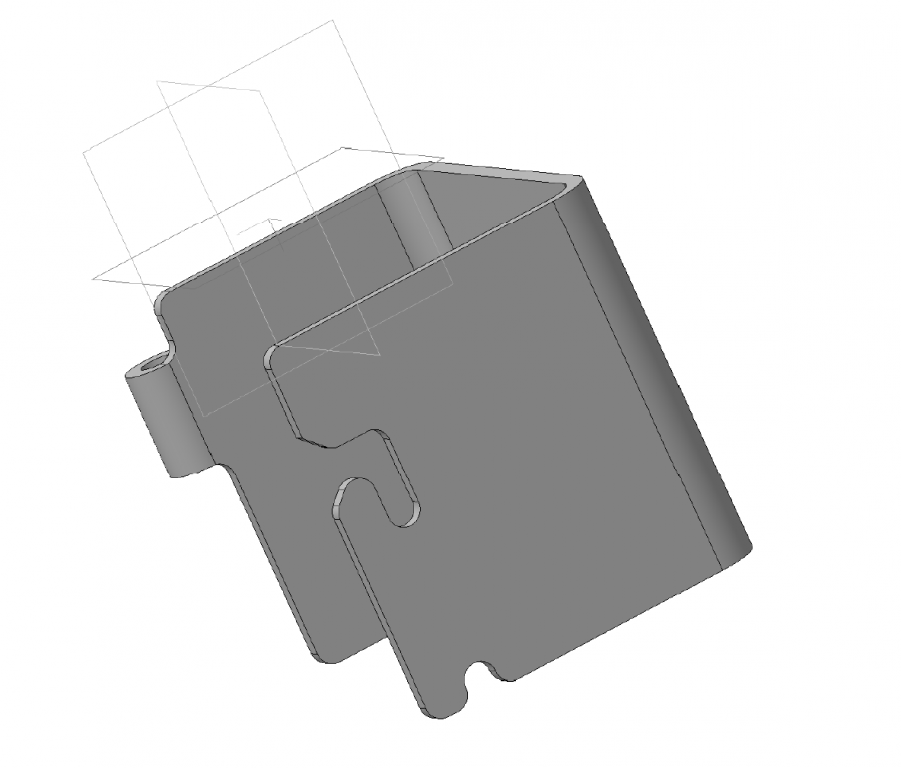

Чертеж предохранителя скобы 3D

Предохранитель скоба. Деталь тормозной рычажной передачи, представляющая собой полосу или стержень из круглого железа требуемой формы. С. п. прикрепляется к раме локомотива, вагона или тележки и служит для предохранения от падения на путь частей рычажной передачи при их изломе или утере шарнирных валиков. В качестве предохранительных приспособлений применяются также цепи и упругие поддерживающие полосы. "Все части рычажной передачи, разъединение или излом которых может вызвать выход их из габарита или падение на путь, должны иметь предохранительные устройства"

Состав: Сборочная единица (СЕ) Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Чертеж предохранителя скобы 3D

Просмотр файлов
3.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
