Операция Укомплектация-2

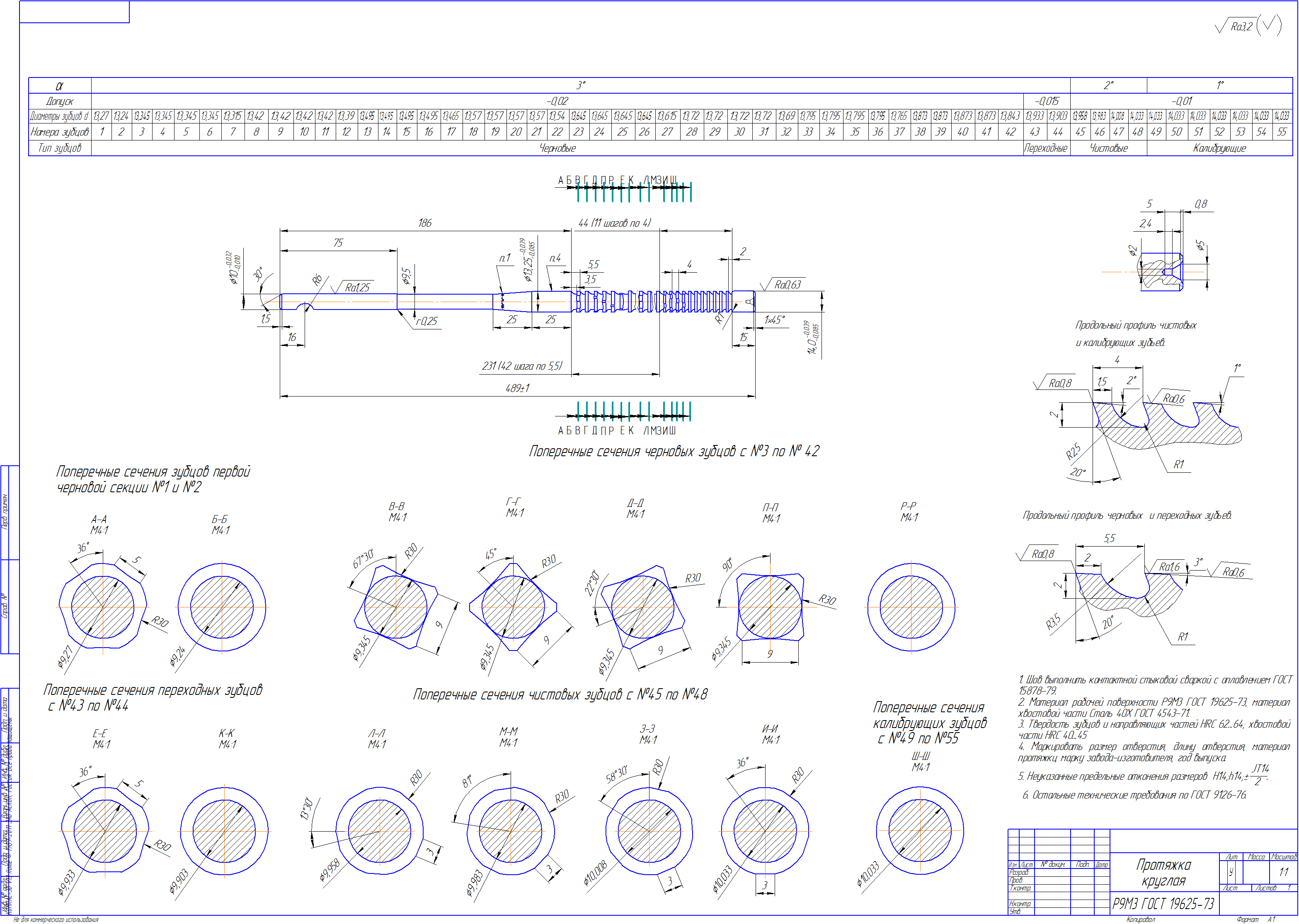

Чертеж протяжки круглой z=55

Уфимский государственный авиационный технический университет. Кафедра станочных и мехатронных систем. Курсовая работа по дисциплине " Режущий инструмент" на тему "Расчет и проектирование протяжки круглой" Уфа 2012

В данной работе представлен чертеж протяжки круглой прогрессивной конструкции для протягивания отверстия диаметром 30 мм. А также прилагается расчет протяжки на 10 листах.
№ варианта 9, D1 мм 30, D мм 14Н9 (+0,043), L мм 30, Модель станка 7505

Состав: Протяжка круглая, Расчет Язык документа

Софт: Компас-3D 12
