Операция Укомплектация-2

Чертеж шлицевого вала. Техпроцесс его обработки.

Приведен чертеж шлицевого вала со всеми размерами для его изготовления (допуски, отклонения, виды, технические требования и т.д.).

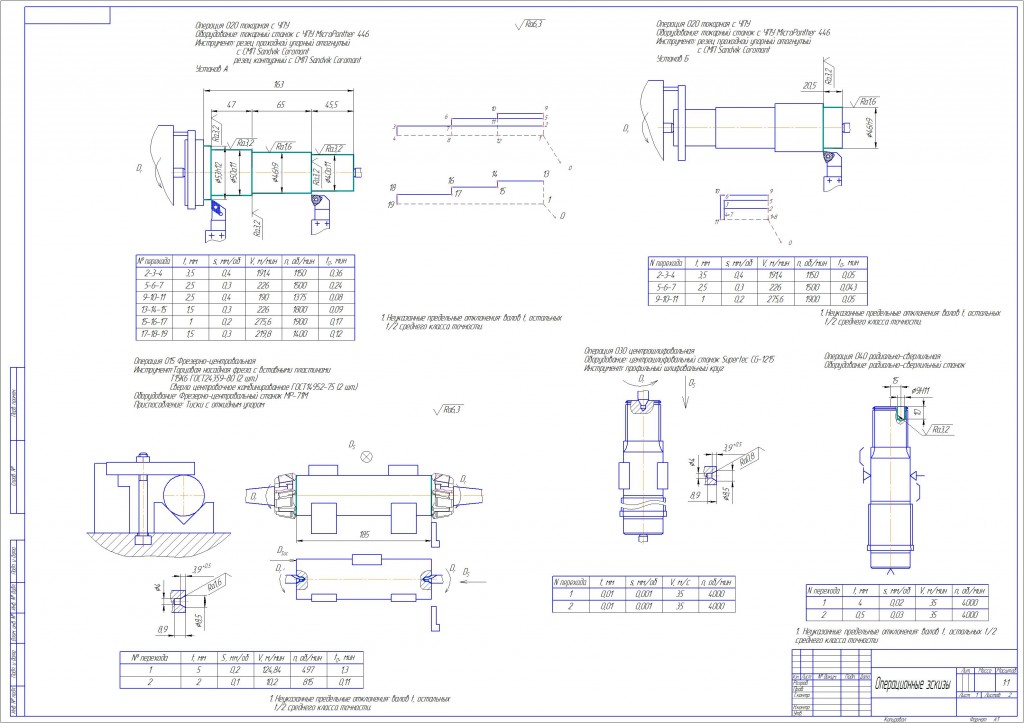

Приведен полный технологический процесс механической обработки в виде: маршрута (1 лист А1), характерных операций (2 листа А1). В записке полностью описывается техпроцесс, с выбором оборудования, режимов резания, нормированием времени операций, анализом технологичности конструкции вала. Приведено экономическое обоснование выбора заготовки для изготовления, исходя из масштабов производства. Отличительная особенность техпроцесса - отказ от шлифования в пользу современных методов высокоскоростной токарной обработки с применением современных станков и инструмента.

Состав: Деталировка вала, технологический маршрут обработки, технологические операции, РПЗ Язык документа

Софт: Компас v13
