Чертеж сверлильного кондуктора

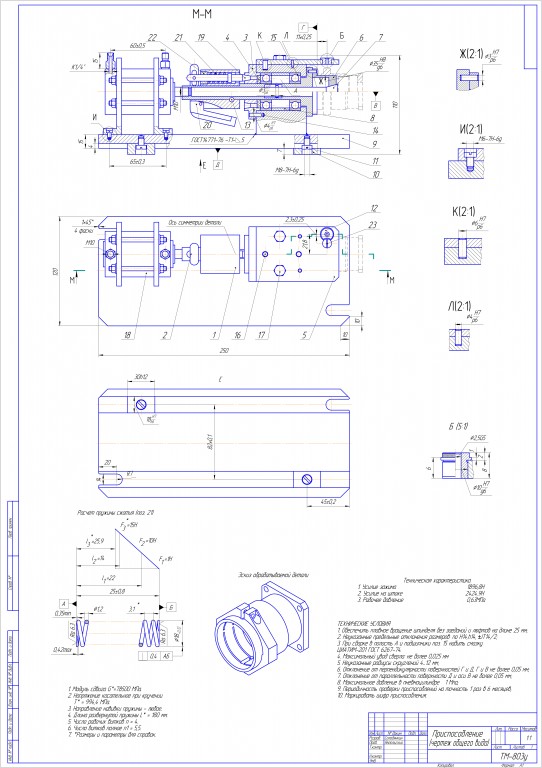

Чертеж сверлильного кондуктора для сверления отв. ф2,5мм в дет. типа втулка. Зажим детали- при помощи цанги.

Техническая характеристика
1. Усилие зажима 1896,8H
2. Усилие на штоке 2424,9H
3. Рабочее давление 0,63МПа

Состав: Чертеж общего вида, спецификация. Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Чертеж сверлильного кондуктора

Просмотр файлов
Кондуктор для сверления отв. 2,5 мм/Общий вид 5 версия.cdw
Кондуктор для сверления отв. 2,5 мм/Спецификация.spw
Кондуктор для сверления отв. 2,5 мм
