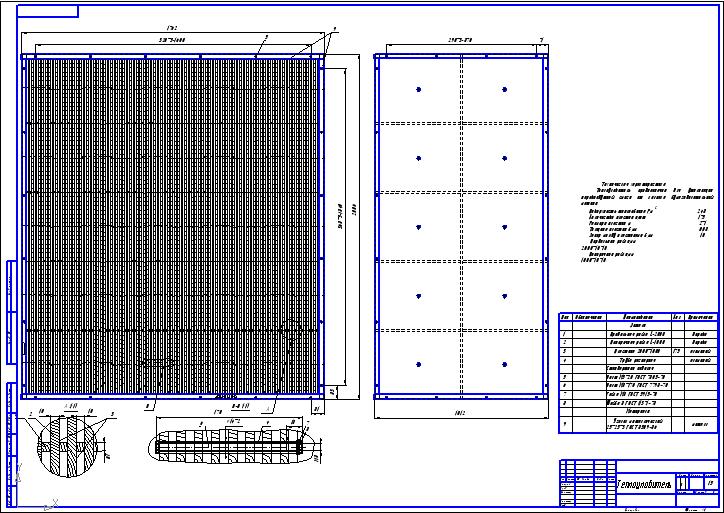

Чертеж теплоуловителя

Теплоуловитель предназначен для утилизации паровоздушной смеси от колпака бумагоделательной машины.

Техническая характеристика
Поверхность теплообиена F,м 248.
Количество пластин п,шт 175.
Размеры пластин ,м 2*1.
Толщина пластин б,мм 0,08.
Зазор между пластинами б,мм 10.
Пордольные рейки,мм 2000*10*10.
Поперечные рейки,мм 1000*10*10.

Состав: Вид общий Язык документа

Софт: Компас v13

Каталог / Машиностроение и механика / Чертеж теплоуловителя

Просмотр файлов
Чертеж теплоуловитель.cdw
