Чертеж u-образного подогревателя нитробензола

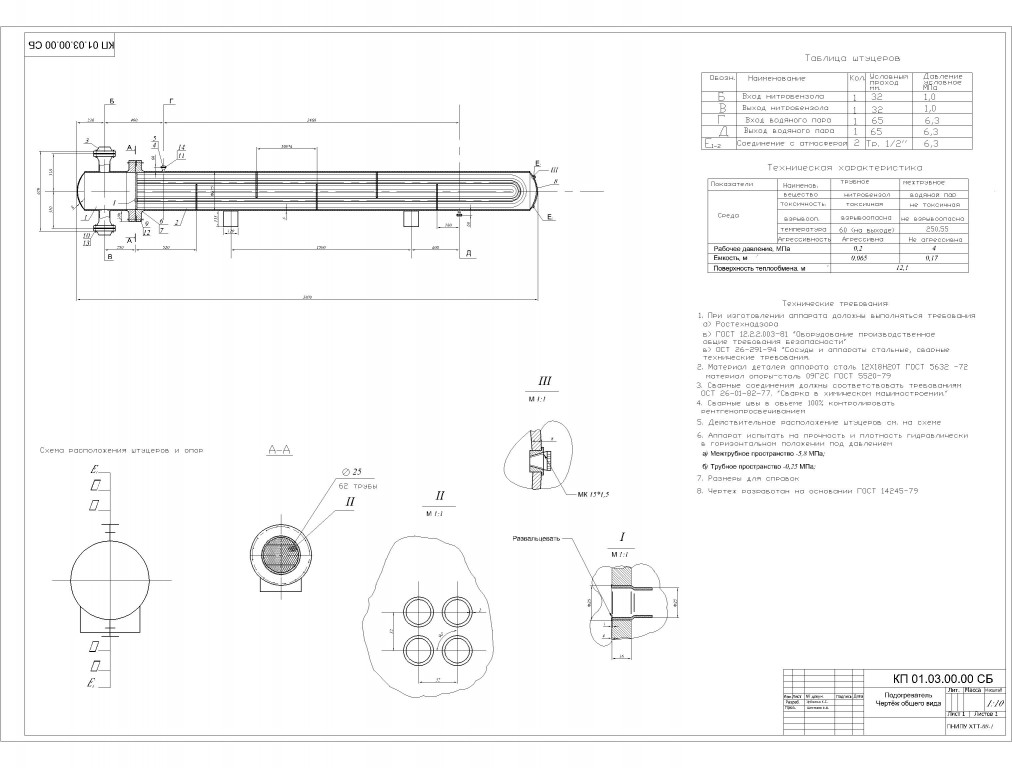

Чертеж u-образного подогревателя нитробензола водяным паром. Имеется таблица штуцеров, даталировка, спецификация. ПНИПУ ХТТ-08-1
Поверхность теплообмена, м2 12,1

Состав: Сборочный чертеж, спецификация (2стр) Язык документа

Софт: чертеж - AutoCAD, спецификация - Компас v13

Каталог / Машиностроение и механика / Чертеж u-образного подогревателя нитробензола

Просмотр файлов
Новая папка/Спецификация продолжение.cdw
Новая папка/Спецификация.cdw
Новая папка/Теплообменник u-образный.dwg
