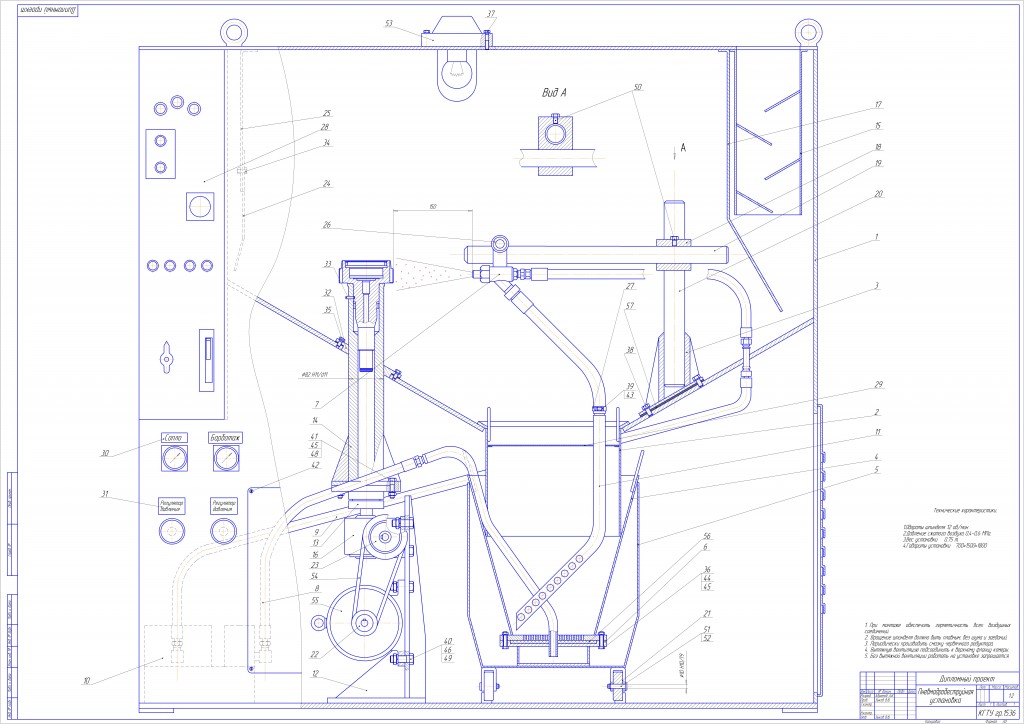

Чертеж установки пневмодробеструйной

Чертеж установки пневмодробеструйной является специальной частью дипломного проекта Казанского Государственного Технического Университета им. А. Н. Туполева Кафедра ТПД.

Пневмодробеструйная обработка (ПДО) характерна скользящим соударением шариков с поверхностью детали, не допуская их перенаклепа. Установлено, что ПДО сопровождается уменьшением структурной неоднородности и придает структуре, распределению фаз и остаточным сжимающим напряжениям более однородный характер в поверхностном слое детали.

Технические характеристики:
1.Обороты шпинделя 12 об/мин
2.Давление сжатого воздуха 0,4-0,6 МПа.
3.Вес установки 0,75 т.
4.Габариты установки 700 1500 1800

Состав: Чертеж установки пневмодробеструйной-А0, спецификация -4л Язык документа

Софт: CDW Компас V8
