Чертёж детали и чертёж заготовки типа Корпус (Курсовой проект ТМ)

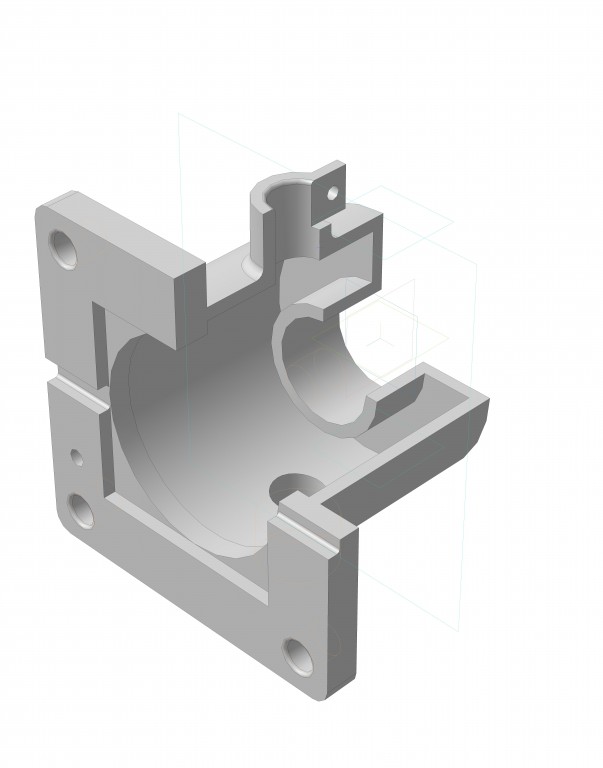

3D модель, чертёж детали и чертёж заготовки. Деталь из курсового проекта по ТМ + пиложена записка, Кафедра ТМ.

В курсовом проекте рассматривается деталь - «корпус». Деталь представляет собой отливку из стали 45Л ГОСТ 1050 - 88. Как правило, корпусные детали являются основными практически во всех механизмах и, как следствие, самыми сложными, так как имеют множество поверхностей подлежащих обработке. Рассматриваемый «Корпус» - не исключение и, несомненно, является очень сложной деталью.
Для изготовления отливки будет использоваться литье в кокиль. Несмотря на то, что литье в кокиль позволяет получить в отливке даже относительно малые отверстия, при изготовлении данной детали будет целесообразно все крепежные отверстия выполнить механической обработкой. Таким образом, можно значительно снизить трудоемкость и стоимость изготовления кокиля. К тому же прогнозируемый тип производства, скорее всего, позволит использовать агрегатный станок, на котором можно элементарно получить все крепежные отверстия, Применение агрегатного станка заметно сократит время на обработку детали и обеспечит необходимые требования по точности и геометрической форме отдельных поверхностей.
В остальном же, деталь довольно удобна в обработке, допускает применение высокопроизводительных режимов обработки и имеет хорошие базовые поверхности для первоначальных операций.

Состав: Чертёж, 3D модель, Записка Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Чертёж детали и чертёж заготовки типа Корпус (Курсовой проект ТМ)

Просмотр файлов
skinut/
skinut/????.m3d
skinut/????⮯??2003.doc
skinut/????? ????.cdw
skinut/????? ?⫨???_1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
