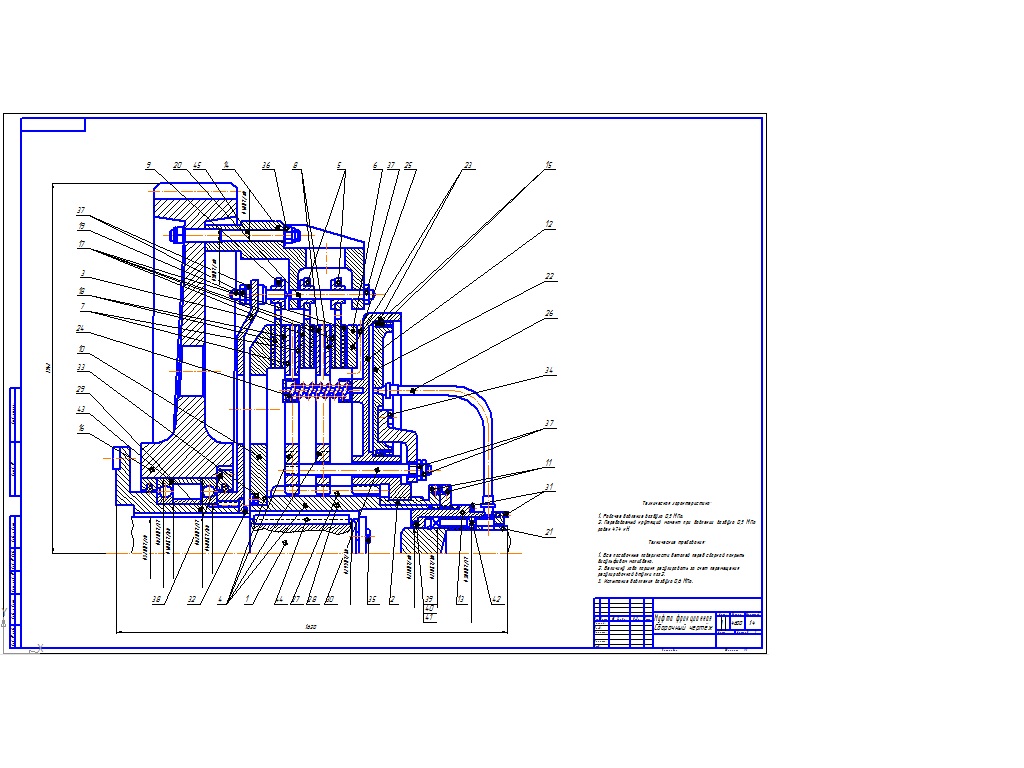

Чертёж муфты фрикционной

Чертёж муфты фрикционной для кривошипных горячештамповачных прессов. Муфта-Тормоз служит для передачи крутящего момента с привода пресса на главный вал. Также она служит для остановки вала, так как имеет функцию тормоза.

Техническая характеристика:
1.Рабочее давление воздуха 0,5 МПа.
2.Передаваемый крутящий момент при давлении воздуха 0,5 МПа равен 474 кН.

Состав: Сборочный чертёж, Спецификация Язык документа

Софт: Компас v12 (Формат CDW)

Каталог / Машиностроение и механика / Чертёж муфты фрикционной

Просмотр файлов
Муфта-Фрикционная/Муфта-Тормоз (Зубчатое Колесо) (Версия 12).bak
Муфта-Фрикционная/Муфта-Тормоз (Зубчатое Колесо) (Версия 12).cdw
Муфта-Фрикционная/Спецификация (Version 12).bak
Муфта-Фрикционная/Спецификация (Version 12).spw
Муфта-Фрикционная
