3D модель + чертежи Тарлепа

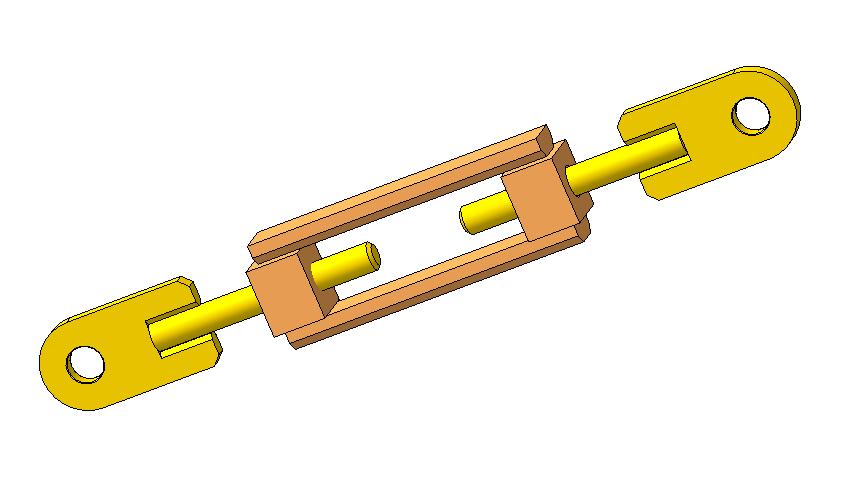

Модель(сборка) + комплект чертежей (11 листов) тарлепа кольцо-кольцо.
Тарлеп предназначен для регулировки натяжения стального каната. Максимальная длина 490 мм. Ход 90 мм.

Состав: Модель, Сборочный чертеж, Спецификация, Деталировка

Софт: Компас v10, a3d, m3d, cdw, spw.

Просмотр файлов
ЛП 2.01-04.04.02.002 Винт.cdw
ЛП 2.01-04.04.01.001 Полоса.m3d
ЛП 2.01-04.04.01.002 Гайка.m3d
ЛП 2.01-04.04.02.001 Ухо.m3d
ЛП 2.01-04.04.02.002 Винт.m3d
ЛП 2.01-04.04.00.000 СБ Талреп.a3d
ЛП 2.01-04.04.01.000 СБ.a3d
ЛП 2.01-04.04.02.000 СБ Ушко.a3d
ЛП 2.01-04.04.00.000.spw
ЛП 2.01-04.04.01.000.spw
ЛП 2.01-04.04.02.000.spw
ЛП 2.01-04.04.00.000 СБ Талреп.cdw
ЛП 2.01-04.04.01.000 СБ Муфта.cdw
ЛП 2.01-04.04.01.001 Полоса.cdw
ЛП 2.01-04.04.01.002 Гайка.cdw
ЛП 2.01-04.04.02.000 СБ Ушко.cdw
ЛП 2.01-04.04.02.001 Ухо.cdw
