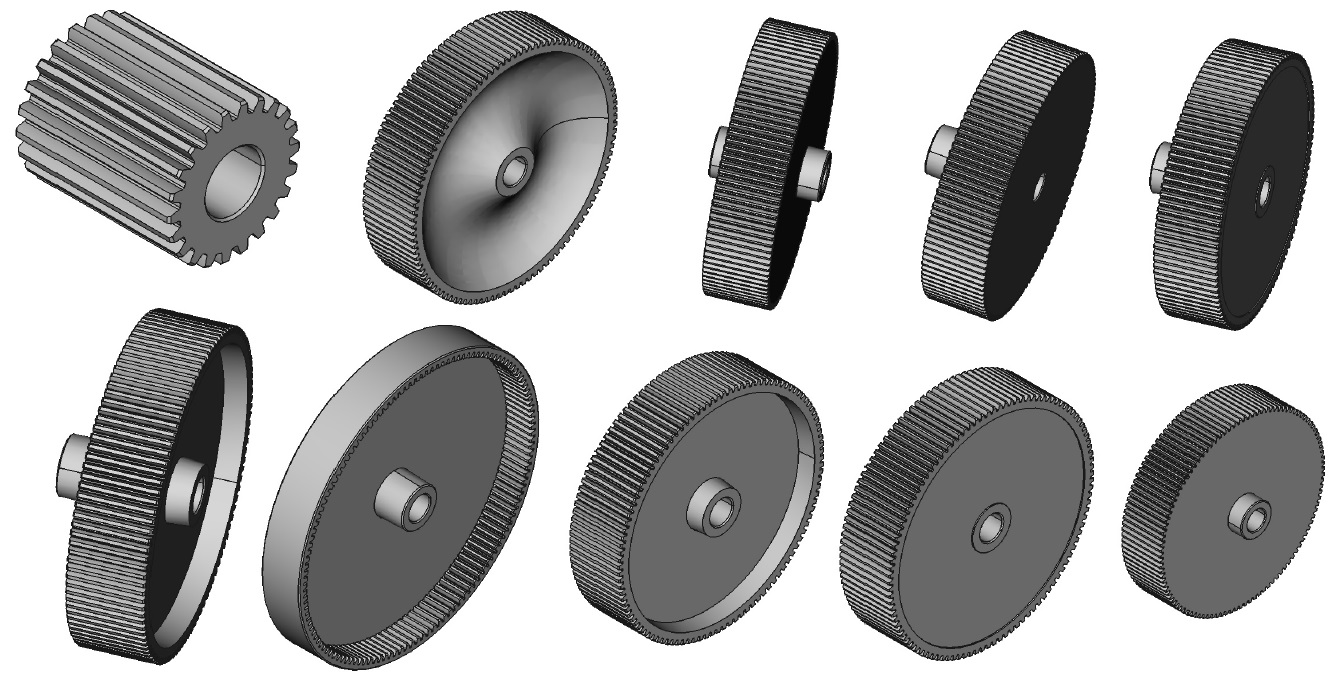

3D Модели прямозубых зубчатых колес, с эвольвентным профилем зуба, в девяти различных вариациях

Прямозубые эвольвентные зубчатые колеса, реализующие передаточное число равное 5, в зацепление с шестерней, модуль зацепление равен 4, число зубьев для всех колес 108 (кроме колеса внутреннего зацепления для него число зубьев 130) , диаметры вершин, впадин и средние определятся по соответствующим зависимостям.

Состав: 3D Модели Язык документа

Софт: Autodesk Inventor LT sp2

Каталог / Машиностроение и механика / Детали машин / 3D Модели прямозубых зубчатых колес, с эвольвентным профилем зуба, в девяти различных вариациях

Просмотр файлов
dwg/101.dwg
dwg/11.dwg
dwg/21.dwg
dwg/31.dwg
dwg/41.dwg
dwg/51.dwg
dwg/61.dwg
dwg/71.dwg
dwg/81.dwg
dwg/91.dwg
dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
