Болтовое, заклепочное и сварное соединение (ДМ и ОК)

Самарский Государственный Технический Университет, Кафедра «Механика»
Расчетно-графическая работа по деталям машин и основам конструирования
Раздел «Соединения»
Вариант 78
Самара 2012 г.

Пример задания: Рассчитать сварное соединение в нахлестку швеллера с косынкой. Материал -Ст3, действующая сила F=100 000 Н.

Состав: Содержит чертежи болтового, заклепочного и сварного соединений, а также расчетно-пояснительную записку. Язык документа

Софт: CDW

Каталог / Машиностроение и механика / Детали машин / Болтовое, заклепочное и сварное соединение (ДМ и ОК)

Просмотр файлов

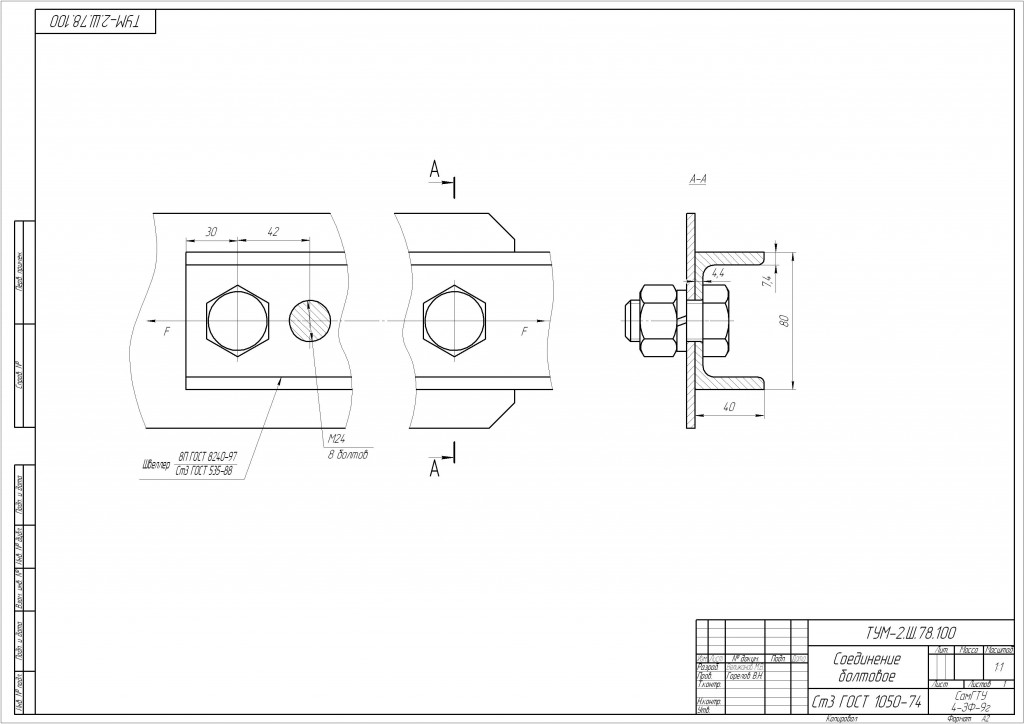

вариант 78/болтовое.cdw
вариант 78/вариант 78.doc

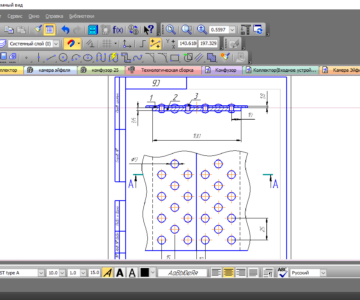

вариант 78/заклепочное.cdw
вариант 78/сварное.cdw
вариант 78
