Операция Укомплектация-2

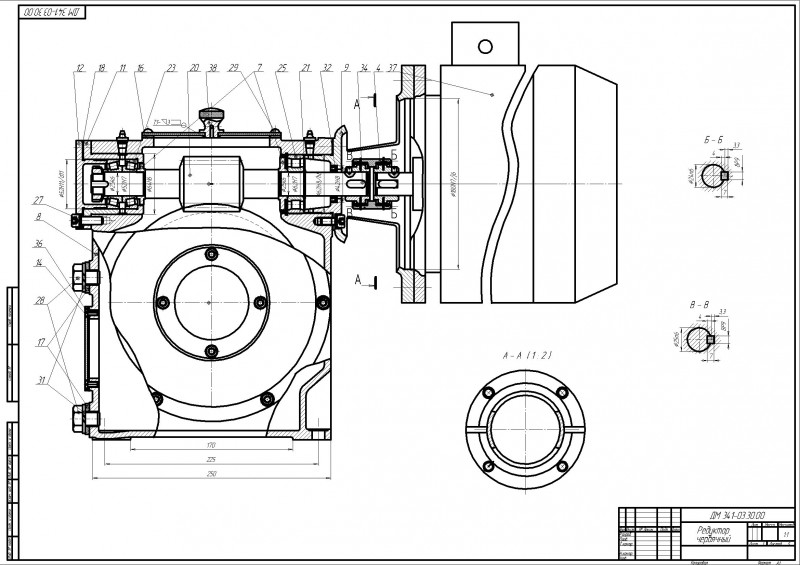

Чертеж червячного редуктора

В рамках данного проекта необходимо было разработать привод ленточного транспортера, состоящего из: червячного редуктора, электродвигателя, приводного вала со звёздочками и упругой компенсирующей муфты.
Техническая характеристика червячного редуктора:
1. Частота вращения входного вала nвх.=1395 мин
2. Передаточное число редуктора Uред.=26
3. Частота вращения выходного вала nвых.=51.6 мин
4. Вращающий момент на выходном валу Твых.=324.7 Нм
5. Коэффициент полезного действия редуктора η=86%

Состав: вид общий (ВО), Сборочный чертеж (СБ), Спецификация, Расчетно-пояснительная записка (РПЗ).

Софт: Компас v12
