Чертеж червячного редуктора u=20

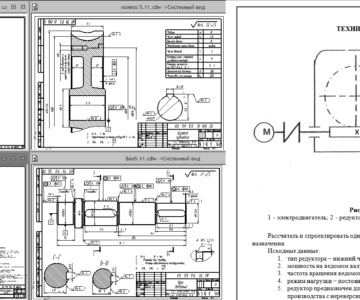

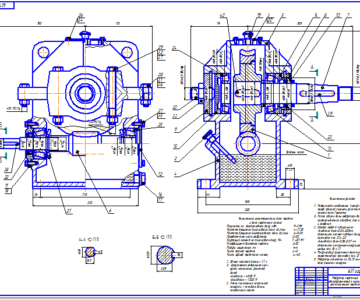

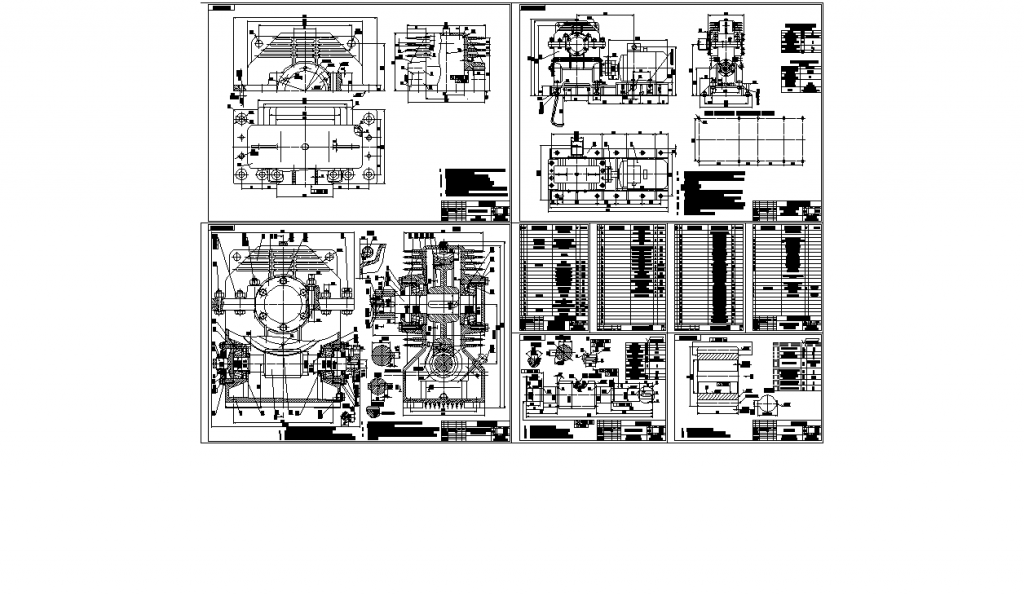

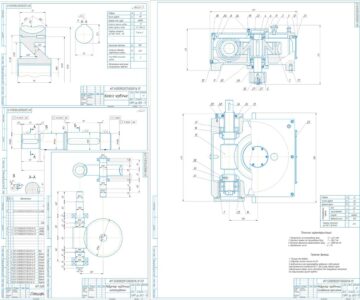

Включает сборочный чертеж червячного редуктора со спецификацией, три деталировочных чертежа (червячный вал, крышка корпуса и выходное прямозубое колесо), а так же чертеж общего вида со схемой установки на раму с ведомостью чертежа общего вида. Пояснительная записка прилагается. Кафедра АТ Группа АТз-09-1

Техническая характеристика редуктора
1. Передаточное число редуктора u = 20
2. Крутящий момент на тихоходном валу Т = 309100 Нмм
3. Частота вращения быстроходного вала n = 2900 об/мин

Состав: СБ, ВО, Спецификация, Ведомость чертежа ВО, деталировочные чертежи, пояснительная записка Язык документа

Софт: AutoCAD 2010 (DWG)

Каталог / Машиностроение и механика / Детали машин / Чертеж червячного редуктора u=20
