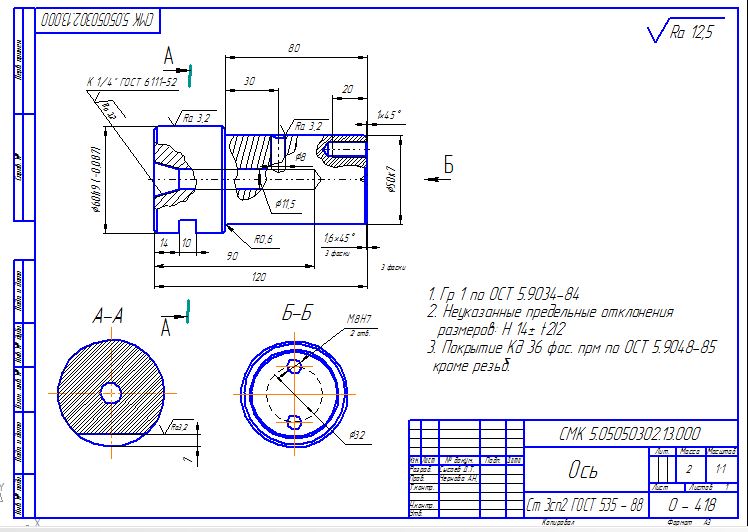

Чертеж детали Ось

Деталь «Ось » относится к деталям типа тел вращения, и имеет значитель-ное количество поверхностей расположенных параллельно и перпендикулярно друг к другу.
Деталь изготовлена из стали Ст3сп2, масса детали = 2 кг, габаритные размеры 120×60.
Деталь имеет поверхность ступенчатой формы. Предварительно деталь можно обработать на универсальном станке. Наружную поверхность детали, обрабаты-ваем за 1 проход на токарном станке с ЧПУ, с шероховатостью R a =12,5мкм. и по 14 квалитету точности.

Состав: ВО, Наладки на все операции и маршрутные карты. Язык документа

Софт: CDW ,Компас v13

Сайт: www

Просмотр файлов
Наладка токарная с ЧПУ _ СМК 5.05050302.13.000.cdw
Наладка на сверлильную операцию _ СМК 5.05050302.13.000.cdw
Наладка на фрезерную операцию _ СМК 5.05050302.13.000.cdw
Ось _ СМК 5.05050302.13.000.cdw
карты/Маршрутная карта.doc
карты/сверлильная операционная карта -.doc
карты/титульный лист.doc
карты/токарная операционная карта.doc
карты/фрезерная оп.карта.doc
карты/эскиз сверлильной.doc
карты/эскиз токарный.doc
карты/эскиз фрезерной.doc
карты
