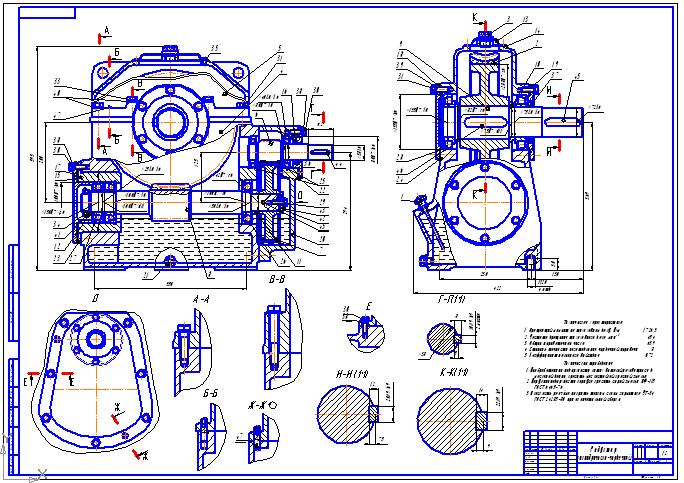

Чертеж двухступенчатого редуктора цилиндрическо-червячного

Двухступенчатый редуктор цилиндрическо-червячный с передаточным отношением цилиндрической передачи - 3, червячной передачи - 20 с пояснительной запиской.

Курсовой проект по деталям машин является первой самостоятельной конструкторской работой студента. При выполнении его закрепляются знания по курсу “Детали машин”, развивается умение применять на практике теоретические сведения из ранее изученных дисциплин, приобретаются навыки работы со справочной литературой.
Объектом курсового проекта являются механические передачи для преобразования вращательного движения, а также вращательного в поступательное. Наиболее распространенными объектами изучения в курсовом проекте являются передачи цилиндрические, конические, червячные и передачи гибкой связью, что связано с применением их в технике в широких масштабах.
Объектом разработки данного проекта является червячный редуктор, используемый в качестве привода к пластинчатому конвейеру. В ходе работы были использованы знания по курсу многих теоретических и прикладных наук.

Состав: Сборочный чертеж, спецификация, пояснительная записка Язык документа

Софт: CDW, Компас v8
