Чертеж двухступенчатого цилидрического редуктора

Приведен чертеж цилидрического косозубого двухступенчатого трехпоточного редуктора, предназначеного для уменьшения частоты вращения тихоходного вала по отношению к быстроходному и увеличения величины крутящего момента в том же отношении.
Архив содержит также чертеж крышки и деталировку редуктора в количестве 5 чертежей.
Параметры привода: u=22,1; Pдв=5,5кВт; nдв=965об/мин

Состав: Сборочный чертеж, Спецификация, Чертежи сборочных единиц, Пояснительная записка Язык документа

Софт: Компас 3D v13, cdw

Каталог / Машиностроение и механика / Детали машин / Чертеж двухступенчатого цилидрического редуктора

Просмотр файлов
Деталировка 1.cdw
Деталировка 2.cdw
Деталировка 3.cdw
Деталировка 4.cdw
Крышка редуктора.cdw
Пояснительная записка.doc
Привод_Чертеж общего вида.cdw

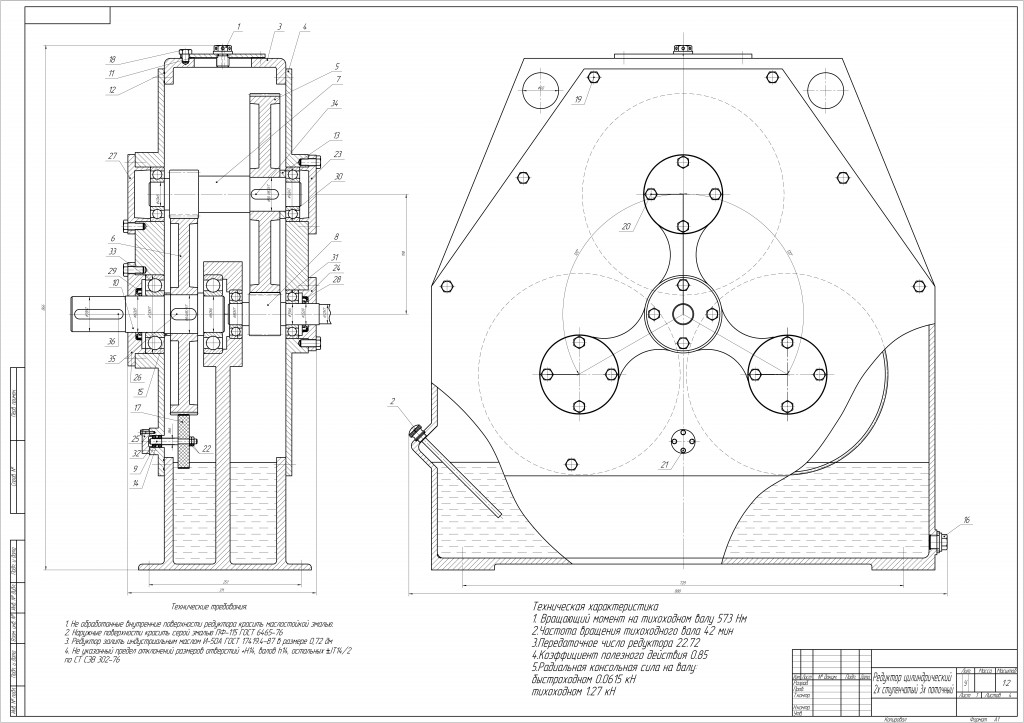

Редуктор_Сборочный чертеж.cdw
Спецификация_Привод ВО.spw
Спецификация_Редуктор_СБ.spw
