Двухступенчатый-цилиндрический редуктор привода цепного транспортера uпр=27

Курсовой проект по деталям машин.
Редуктор двухступенчатый цилиндрический.

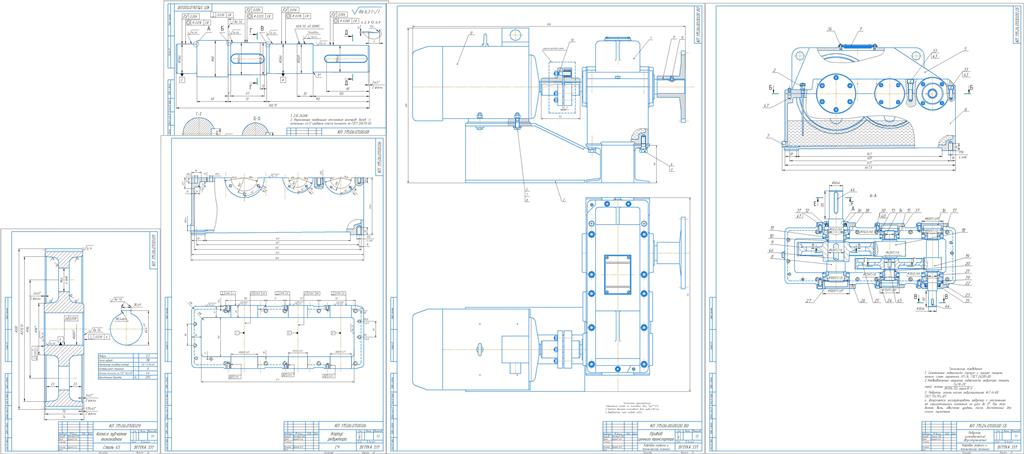

Чертежи редуктора + записка.

Содержание: стр
1. Расчет и конструирование 6
1.1 Выбор электродвигателя и кинематический расчёт 6
1.2 Расчёт зубчатых передач редуктора 8
1.2.1Расчёт тихоходной ступени редуктора 8
1.2.2 Расчёт быстроходной ступени редуктора 11
2. Предварительный расчёт валов редуктора 15
3. Конструктивные размеры шестерён и колес редуктора 16
3.1 Первая ступень 16
3.2 Вторая ступень 16
4. Конструктивные размеры корпуса редуктора 17
5. Расчет цепной передачи 18
6. Проверка долговечности подшипника 20
6.1 Промежуточный вал 21
6.2 Тихоходный вал 23
7. Проверка шпоночных соединений 24
8. Уточненный расчет валов. 25
9.Проектирование смазочных систем 30
10. Сборка редуктора 31
11. Правила технического безопасности 32
Литература.

Состав: вид общий (ВО), Сборочный чертеж(СБ), Спецификация, Деталировка, ПЗ Язык документа

Софт: КОМПАС-3D 12

Файлы:
!Моя записка232134.doc
Вал ведомый.cdw
Колесо тихоходное.cdw
Корпус.cdw
Привод.cdw
Редактор.cdw
СпецификацияПривода.spw
СпецификацияРедуктора.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Денис
Дата: 2011-10-17
Просмотры: 4104
