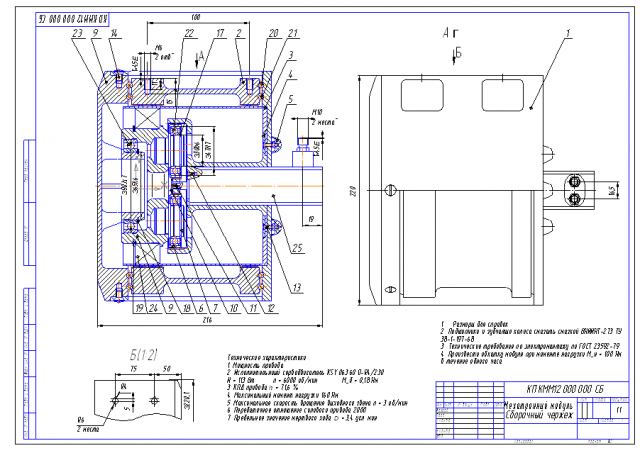

Чертеж мехатронного модуля сборочный

Данный чертеж представляет собой мехатронный модуль для выполнения автоматизированных операций.

Технические характеристики:
1. Мощность привода
2. Исполнительниый серводвигатель KSY. 063. 60 D- R4/ 230
N = 113 Вт n = 6000 об/ мин M_ д = 0, 18 Нм
3. КПД привода = 71, 6 %
4. Максимальный момент нагрузки 160 Нм
5. Максимальная скорость вращения выходного звена n = 3 об/ мин
6. Передаточное отношение силового привода 2000
7. Предельное значение мертвого хода = 3, 4 угл. мин.

Состав: СБ

Софт: CDW

Каталог / Машиностроение и механика / Детали машин / Чертеж мехатронного модуля сборочный

Просмотр файлов
Сборочный чертеж.cdw
