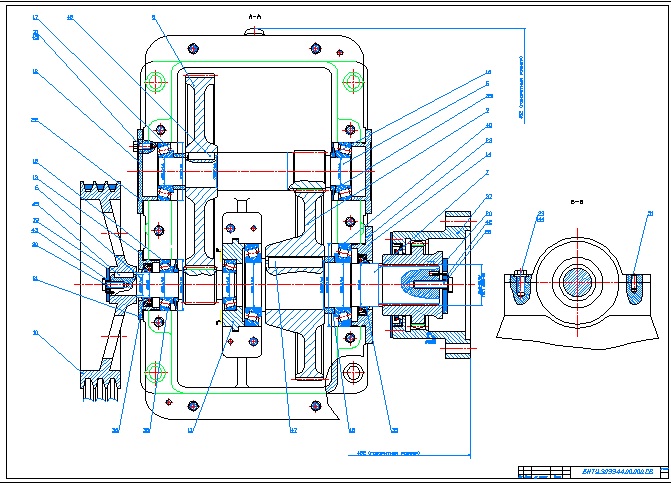

Чертеж одноступенчатого редуктора

Три проекции редуктора,разрез,спецификация,косозубое зацепление цилиндрических колес, клиноременная передача.

Кафедра: «Детали машин, ПТМ и М»
Тема: «Рассчитать и спроектировать привод»

Привод служит для преобразования крутящего момента в соответствии с необходимыми требованиями и его подачи к исполнительному механизму (конвейеру). В данном курсовом проекте исполнительным механизмом является конвейер. Привод состоит из электродвигателя, ременной передачи, редуктора и соединительной муфты.

Состав: СБ,спецификация, деталировка(вал,шкив,зуб.колесо,крышки), ПЗ Язык документа

Софт: AutoCAD (.dwg)

Каталог / Машиностроение и механика / Детали машин / Чертеж одноступенчатого редуктора

Просмотр файлов
Cпецификация(моя).docx
деталировка.dwg
записка.doc
редуктор.dwg
