Чертеж одноступенчатого редуктора

Томский политехнический университет
Кафедра теоретической и прикладной механики
Привод барабанно-лопастного смесителя
Курсовой проект по деталям машин. Редуктор цилиндрический одноступенчатый РЦО-125.
Технические характеристики редуктора
1.Вращающий момент на тихоходном валу Т=773,53 Н·м;
2.Частота вращения тихоходного вала n=189,87 об/мин;
3.Общее передаточное отношение u=4
4.Коэффициент полезного действия h=90,39%
Введение
1.Выбор электродвигателя и кинематический расчет привода
2.Расчет цилиндрического редуктора. Расчет цилиндрических зубчатых колес на контактную выносливость. Расчет зубьев цилиндрических колес на выносливость при изгибе
3.Расчет клиноременной передачи
4.Предварительный расчёт валов редуктора
5.Конструктивные размеры корпуса редуктора
6.Конструктивные размеры шестерни и колеса
7.Проверка долговечности подшипника
8.Проверка прочности шпоночных соединений
9.Уточненный расчет валов
10. Посадки зубчатого колеса, муфты, крышек подшипника
11. Выбор сорта масла
12. Сборка редуктора
13. Литература
Состоит из:

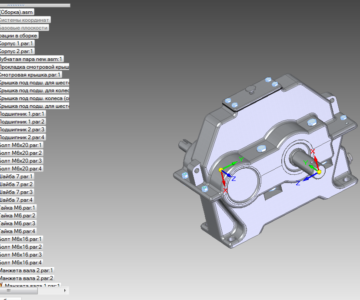

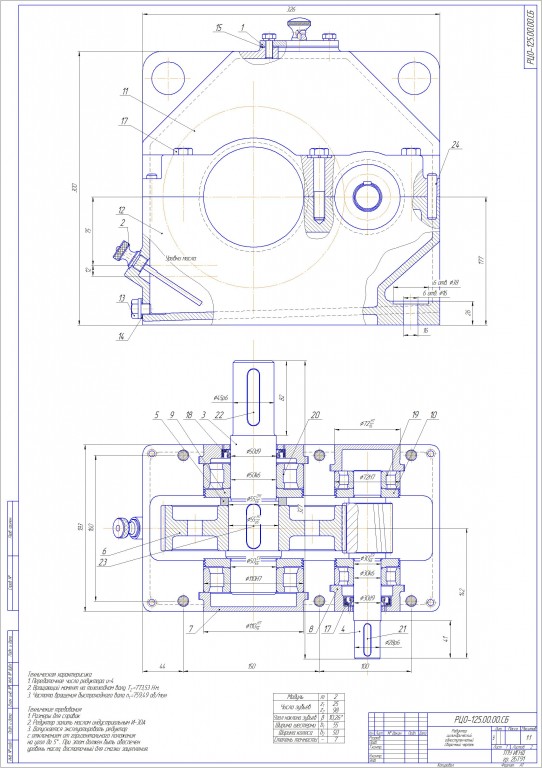

1. Сборочного чертежа редуктора (A1)
2. Чертеж ведомого вала (А3)
3. Чертеж колеса (А3)
4. Чертеж крышки подшипника ведомого вала (А3)
5. Чертеж привода (A1)
6. Пояснительная записка (A4)
7. Спецификация

Состав: Сборочный чертеж редуктора,чертеж ведомого вала, чертеж колеса, чертеж крышки подшипника ведомого вала, чертеж привода, пояснительная записка Язык документа

Софт: CDW
