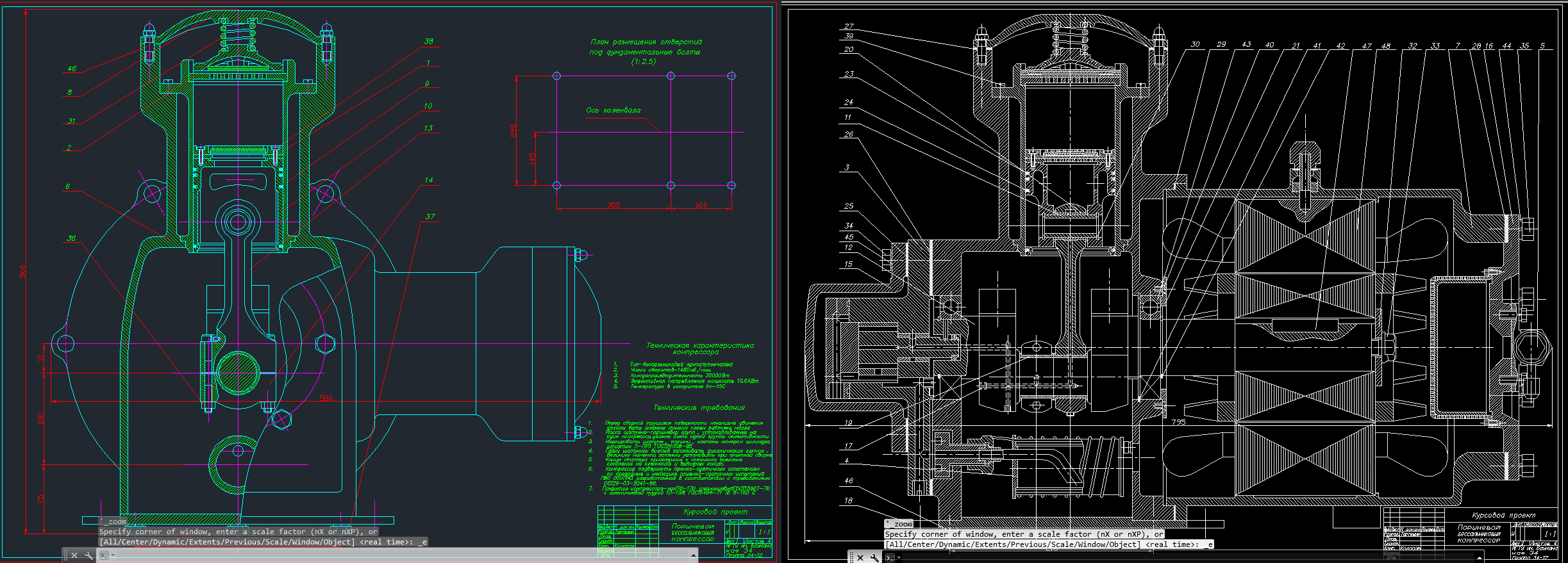

Чертеж полугеметичного поршневого компрессора

Бессальниковый поршневой компрессор
Компрессор с электродвигателем заключены в сварной кожух, состоящий из двух штампованных частей - нижней и верхней, и установлены на пружинные амортизаторы. Кроме того, компрессор имеет наружные резиновые амортизаторы на лапках нижней части кожуха. Электродвигатель компрессора рассчитан для работы в среде паров холодильного агента R22 и холодильных масел соответственно ХМ- 35. Электродвигатель имеет термостойкость изоляции 130 С, ресурс до 50000 ч. Охлаждается электродвигатель парами хладагента, всасываемого в полость кожуха компрессора из испарителя. Выводные концы обмотки статора присоединены к стержням проходных изоляторов легкосъемными штепсельными разъемами. (чертеж поршневого бессальникового компрессора, рабочие чертежи деталей)

Состав: Вид общий (ВО), Сборочный чертеж (СБ), Графики (динамический расчет), Вал, Язык документа

Софт: AutoCAD, DWG, xmcd
