Промотур КОМПАС v17

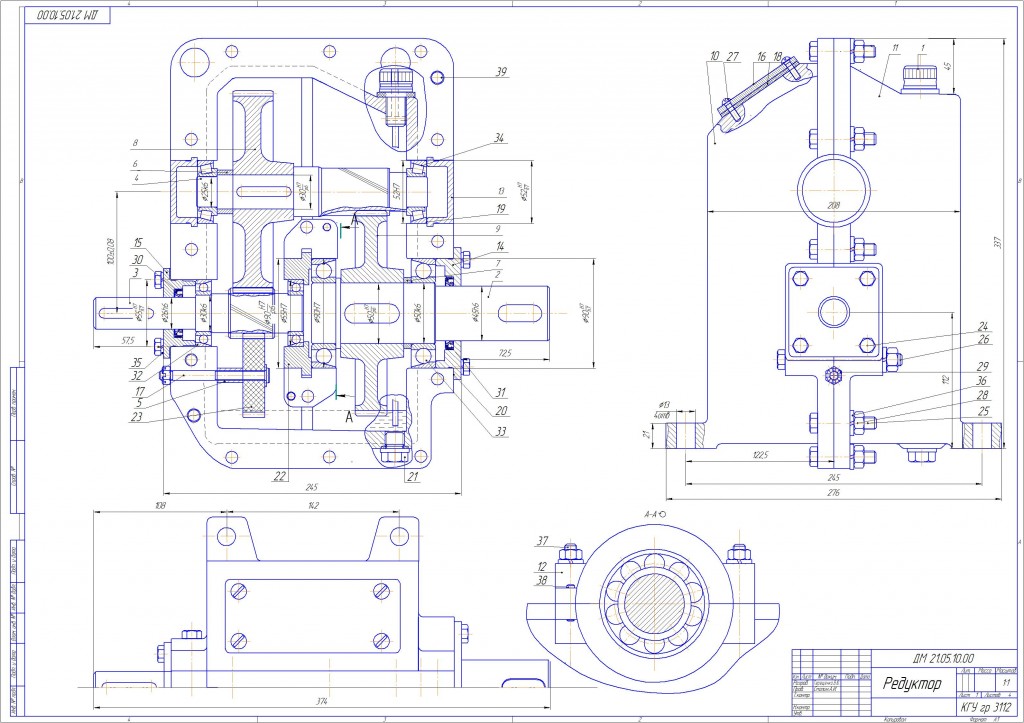

Чертеж трехступенчатого цилиндрического редуктора (Привод цепного конвейера)

Курганский Государственный Университет
Кафедра «Детали машин»
Курсовой проект на тему "Привод цепного конвейера"
Дисциплина «Детали машин»

Введение:
Курсовой проект по дисциплине «Детали машин» выполняется с целью получения навыков в расчетах и проектировании механизмов и узлов деталей машин. В данном проекте необходимо сконструировать привод цепного конвейера, состоящий из электродвигателя, цилиндрического соосного редуктора с косозубыми колесами и приводного вала.
На первом этапе проводится кинематический расчет привода: определить передаточное число редуктора и всех его ступеней, рассчитать мощности и моменты на валах.
Второй этап заключается в определении геометрических и силовых параметров цилиндрических передач. На основании полученных данных выполняется первый этап эскизной проработки конструкции редуктора (компоновка редуктора). По которой определяется длинна волов.
На третьем этапе определяются диаметры участков валов и предварительный подбор подшипников.
На четвертом этапе производится окончательный подбор подшипников, расчет шпоночных соединений, решаются вопросы смазывания редуктора и подбор стандартных муфт для соединения узлов привода.
Пятый этап состоит из графической части. Четыре листа формата А1.

Состав: Сборочный чертеж(СБ), деталировка, спецификация, расчеты Язык документа

Софт: Компас v12, CDW, Microsoft Word, docx
