червячный редуктор

расчет червячного редуктора с нижним расположением червяка, с расчетом цепной передачи.

момент на 3ем валу 360Нм
угловая скорость 6,5 с-1

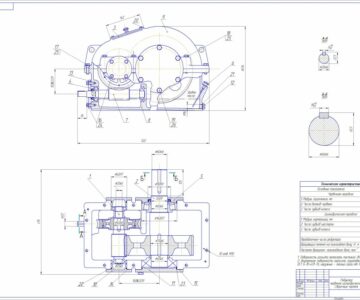

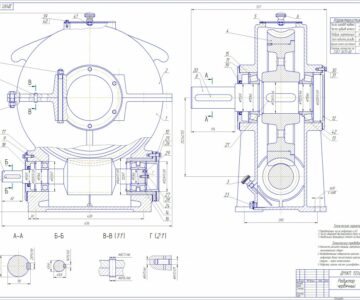

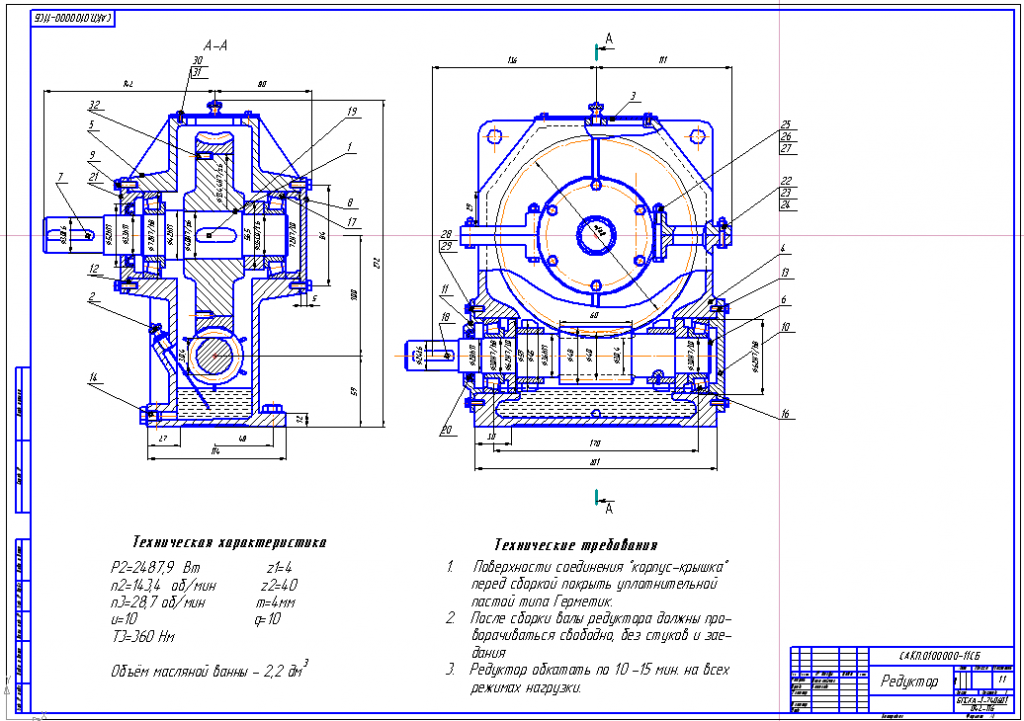

Состав: Сборочный чертеж(СБ) Спецификация, Вид общий (ВО), Рама, деталировка, записка. Язык документа

Софт: Компас v12,

Просмотр файлов
Чертеж cбввв.cdw
Копия специф.cdw
Копия специф.bak
Копия Копия специф.cdw
Копия Копия специф.bak
Чертеж cбввв.bak
детали мой.docx
рама.bak
рама.cdw
Чертеж вал.bak
Чертеж вал.cdw
Чертеж во червяк.bak
Чертеж во червяк.cdw
Чертежкрышка.bak
Чертежкрышка.cdw
Чертеж червяк.bak
Чертеж червяк.cdw
Чертеж ч колесо.bak
Чертеж ч колесо.cdw
Копия Копия Копия специф.bak
Копия Копия Копия специф.cdw
специф.bak
специф.cdw
