Деталировка КПП КамАЗ

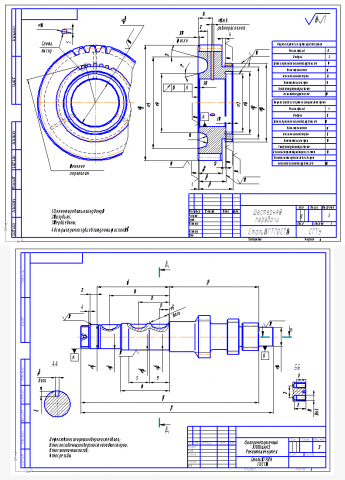

На первом листе представлен ремонтный чертёж промежуточного вала КПП КамАЗ. Ремонтный чертёж необходим для восстановления изношенной в процессе эксплуатации детали. На нём даны номинальные размеры поверхностей, подлежащих восстановлению.

На втором чертеже представлен рабочий чертёж шестерни 3- ей передачи КПП КамАЗ. Рабочий чертёж предназначен для изготовления по нему детали. На чертеже даны все необходимые размеры и ТУ

Состав: Ремонтный чертёж, Рабочий чертёж

Софт: CDW

Просмотр файлов
Вал промежуточный КПП КамАЗ. РЧ.cdw
Шестерня 3-й передачи КПП КамАЗ.cdw
