Дизель В-2

В-2 — советский V-образный 12-цилиндровый четырёхтактный дизельный двигатель водяного охлаждения со струйным распылением топлива. Прославленный танковый дизельный двигатель.

Техническая харектеристика:
Производитель: Челябинский тракторный завод
Барнаултрансмаш
см. производители
Тип: дизельный
Объём: 38 800 см3
Максимальная мощность: 500 л.с., при 1800 об/мин
Максимальный крутящий момент: 1960 Н·м, при 1200 об/мин
Конфигурация: V-образный
Цилиндров: 12
Клапанов: 48
Ход поршня: 180 мм (в левой группе) и 186,7 (в правой группе) мм
Диаметр цилиндра: 150 мм
Cтепень сжатия: 14 и 15
Система питания: топливоподкачивающий насос низкого и топливный насос высокого давления
Охлаждение: жидкостное
Клапанной механизм: DOHC
Материал блока цилиндров: алюминий
Материал ГБЦ: алюминий
Тактность (число тактов): четырёхтактный
Порядок работы цилиндров: 1л—6п—5л—2п —Зл—4п—6л—1п—2л—5п—4л—Зп
Рекомендованное топливо: дизельное топливо

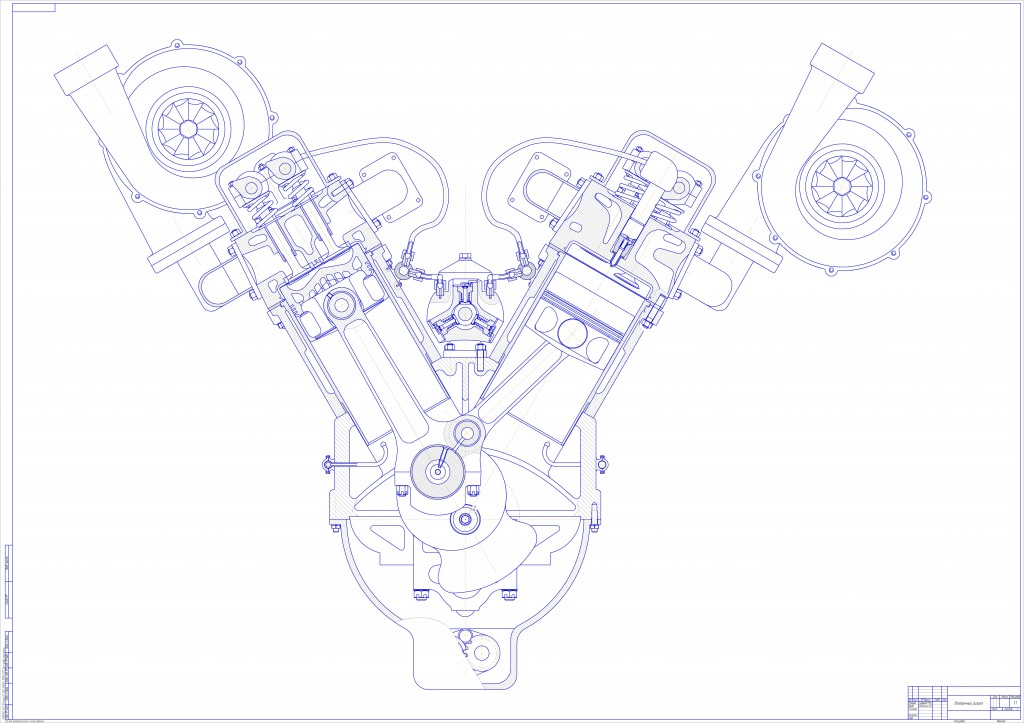

Состав: Поперечный разрез Язык документа

Софт: Компас v12

Просмотр файлов
в-2.cdw
