Домашнее задание по «Деталям машин и основам конструирования» на тему: Съемник подшипников с подвижными лапами захватов

Национальный аэрокосмический университет им. Н. Е. Жуковского «ХАИ»
Кафедра теоретической механики, машиноведения и робототехнических систем
Домашнее задание по дисциплине «Детали машин и основы конструирования»
Hа тему: «Съемник подшипников с подвижными лапами захватов»
Харьков 2015

Исходные данные: Съемник подшипников с перемещающимися вдоль траверсы захватами;
Вариант 8.01;
a=3d;
d1=0.8d;
Ход винта h=5d;
А=3d;
Вал и кольца подшипника - стальные;
Класс точности подшипника - 0;
Класс шероховатостей сопряженных поверхностей - Rz20;
Посадка: L0/js6;
Подшипник: 1208;
Тип резьбы: ГОСТ 9484;

Цель данной работы состоит в том, чтобы спроектировать винтовой механизм (съёмник). Винтовые съемники предназначены для разбора узлов с деталями, собранные с натягом. Разнообразие таких деталей велико: подшипники качения, различные втулки, диски, колеса и другие детали, посаженные с натягом на вал или в отверстие корпуса.

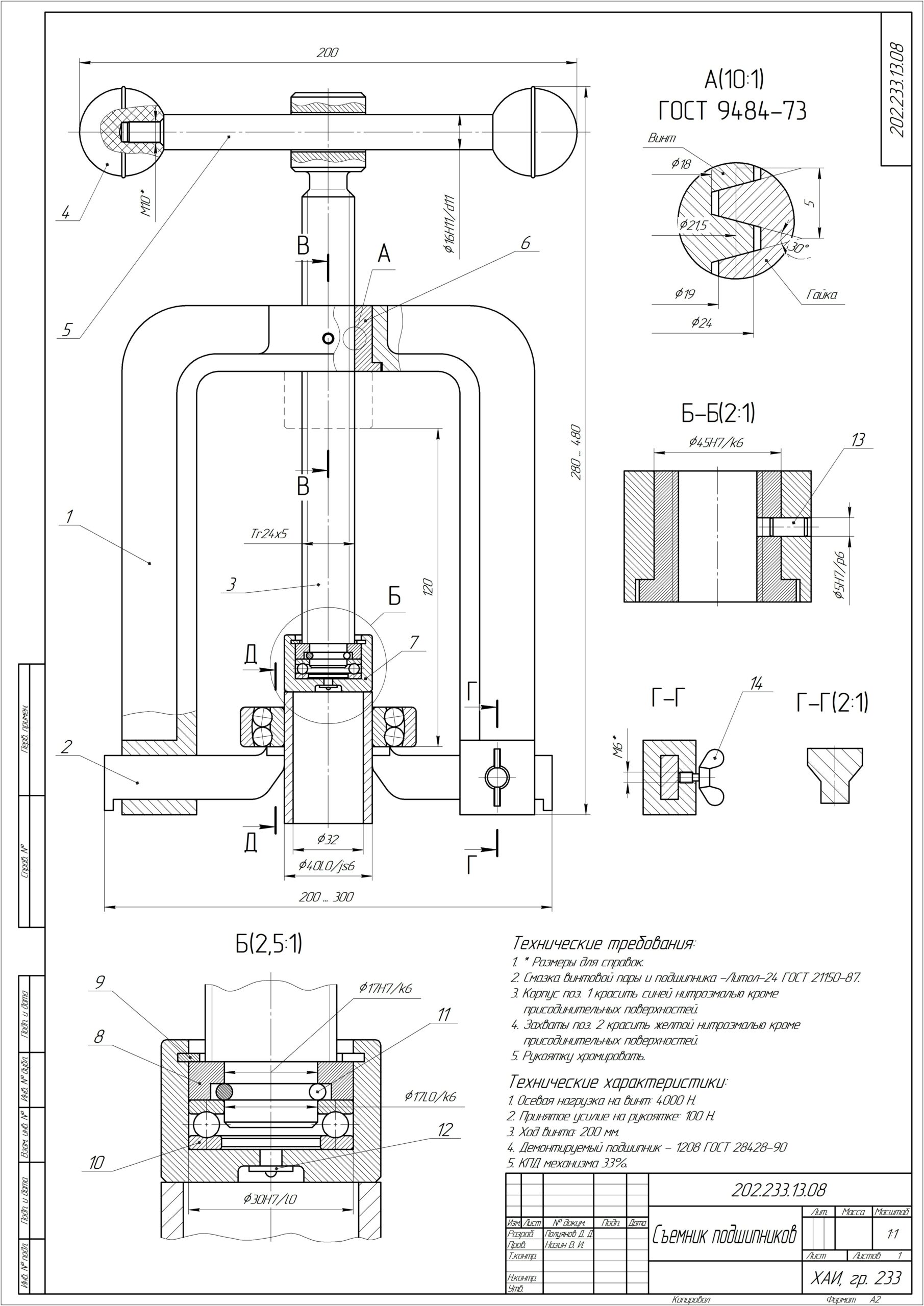

Графическая часть содержит сборочный чертеж Съемника подшипников и спецификацию.

Содержание
Введение
Исходные данные
1. Определение необходимого осевого усилия
2. Расчет винта
3. Расчет пяты
4. Расчет гайки
5. Расчет рукоятки
6. КПД механизма
7. Расчет и проектирование корпуса механизма
Заключение
Список используемой литературы
