Операция Укомплектация-2

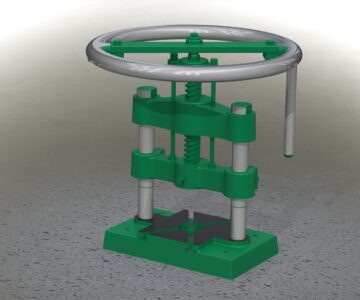

Двухстоечный винтовой пресс

Санкт-Петербургский государственный морской технический университет
Кафедра деталей машин и ПТМ
Расчетно-графическая работа по дисциплине "Детали машин и ОК"
На тему "Проектирование винтового механизма"

Пресс предназначен для запрессовки и выпрессовки деталей (например, напресоовки подшипника качения на вал, запрессовки вала в ступицу зубчатого колеса и т.п.).

Техническая характеристика
1. Грузоподъемность Q = 1400 кг.
2. Ход винта Н = 350 мм.
3. Усилие на рукоятке Р = 100 Н.
4. Расстояние между стойками Н = 350 мм.
5. Максимальный диаметр детали D = 175 мм.
Габаритные размеры: высота 605...1000 мм
ширина максимальная 570 мм

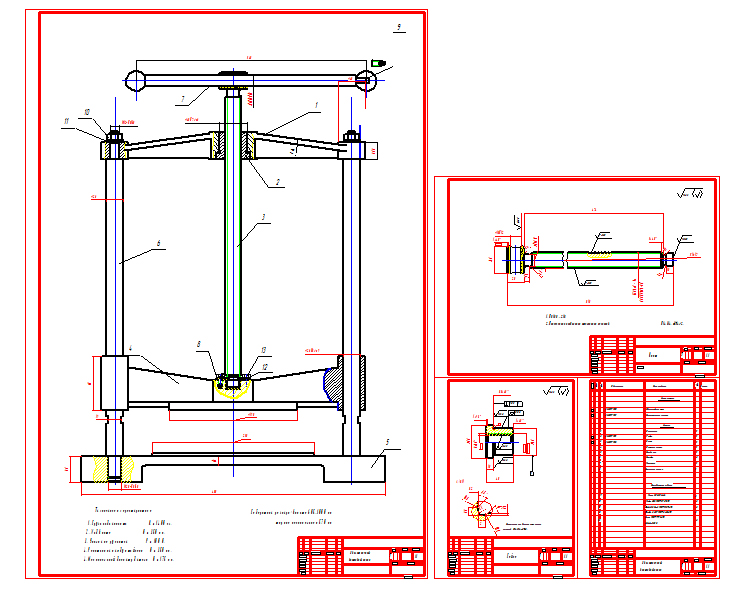

Состав: Двухстоячны пресс, гайка, винт, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13
