Двухступенчатый соосный редуктор и привод

Донбаська державна машинобудівна академія
Кафедра «Основи проектування машин»
до курсового проекту по дисципліні
«Деталі машин і основи конструювання»
Краматорськ 2012

Спроектирован редуктор для винтового транспортера.
Спроектирован редуктор цилиндрический двучступенчатый.
обороты выходного вала 121
Срок службы 12000 часов
передаточное 7

В ході виконання курсового проекту з врахуванням службового призначення спроектований привід до транспортеру гвинтовому, складені і обґрунтовані технічні вимоги виготовлення основних деталей і з'єднань циліндричного двоступінчастого редуктора у горизонтальному виконанні, що пред'являються до точності. Виконані розрахунки на міцність зубчастих передач, пасової передачі, валів, шпонкових з'єднань, перевірені підшипники на довговічність.

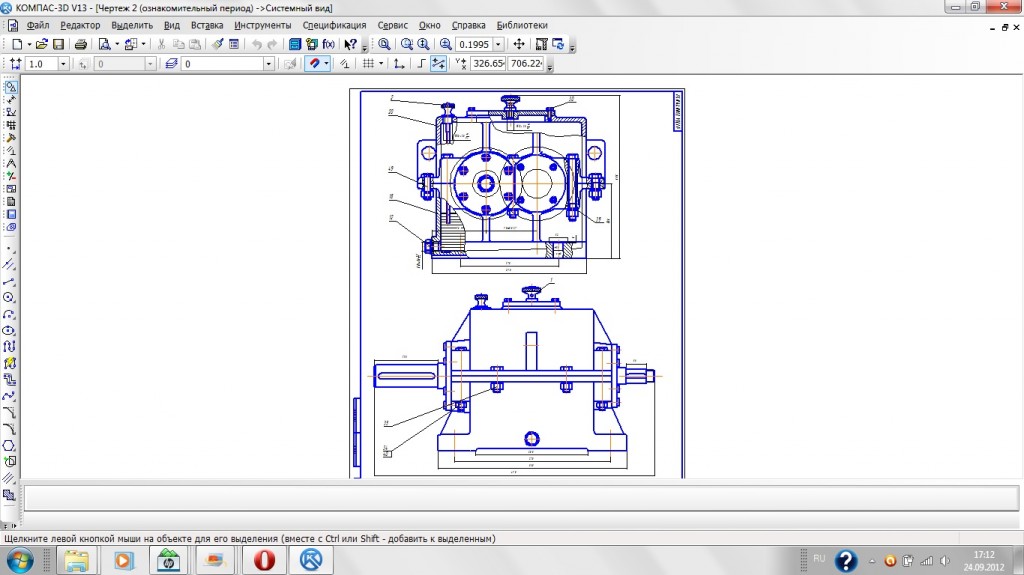

Розроблені складальний кресленик редуктора, загальний вид приводу. До недоліків розробленого приводу можна віднести великий діаметр веденого шківа, що викликає великі навантаження на вал і підшипники, а також запас міцності вхідного та проміжного валу і запас довговічності підшипників встановлених на вхідному валу і як наслідок підвищену металоємність.

Состав: Сборочный чертеж, 3 вида,Общий вид привода, Пояснительная записка с расчетами, спецификации на редуктор, привод. Язык документа

Софт: Файл "CDW" (.cdw) Компас v12 и 13 sp2

Каталог / Машиностроение и механика / Детали машин / Двухступенчатый соосный редуктор и привод

Просмотр файлов
Курсач/Документация/Міністерство освіти i науки.docx
Курсач/Документация/Спецификация редуктор.docx
Курсач/Документация/Спецификая привод.docx
Курсач/Чертеж 1.cdw
Курсач/Чертеж 2.cdw
Курсач/Чертеж3.cdw
Курсач/Документация
Курсач
