Двухступенчатый цилиндрический редуктор с шевронной быстроходной ступенью

Уфимский государственный авиационный технический университет
Курсовой проект по дисциплине «Детали машин» УГАТУ кафедра ДМиОК.
Проектирование привода грузоподъемного устройства
Стерлитамак 2012

Рассчитать и спроектировать узел промежуточного вала двухступенчатого редуктора (схема 21), используемого в приводной станции грузоподъемной машины (схема 92).
Исходные данные:
Сила тяги F = 5 кН;
Скорость подъема груза V = 45 м/мин;
Длительность работы (ресурс) Lh = 12500 час;
Режим работы - II;
Тип производства – мелкосерийное.
Быстроходная ступень редуктора – шевронная, раздвоенная с эвольвентным зацеплением. Тихоходная ступень — прямозубая.

Техническая характеристика редуктора:
1. Вращающий момент на тихоходном валу, Н*м 28,34
2. Частота вращения тихоходного вала, об/мин 78,21
3. Общее передаточное число 17,99
4. Коэфффициент полезного действия 0,876

Состав: сборочный чертеж редуктора,приводная станция вид общий, спецификация редутора, спецификация приводной станции,деталировка колеса зубчатого, деталировка промежуточного вала,записка. Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Двухступенчатый цилиндрический редуктор с шевронной быстроходной ступенью

Просмотр файлов
Детали машин Курсовой проект/
Детали машин Курсовой проект/вал промежуточного.cdw
Детали машин Курсовой проект/Детали машин Курсовой проект.doc
Детали машин Курсовой проект/колесо зубчатое.cdw
Детали машин Курсовой проект/приводная станция.cdw

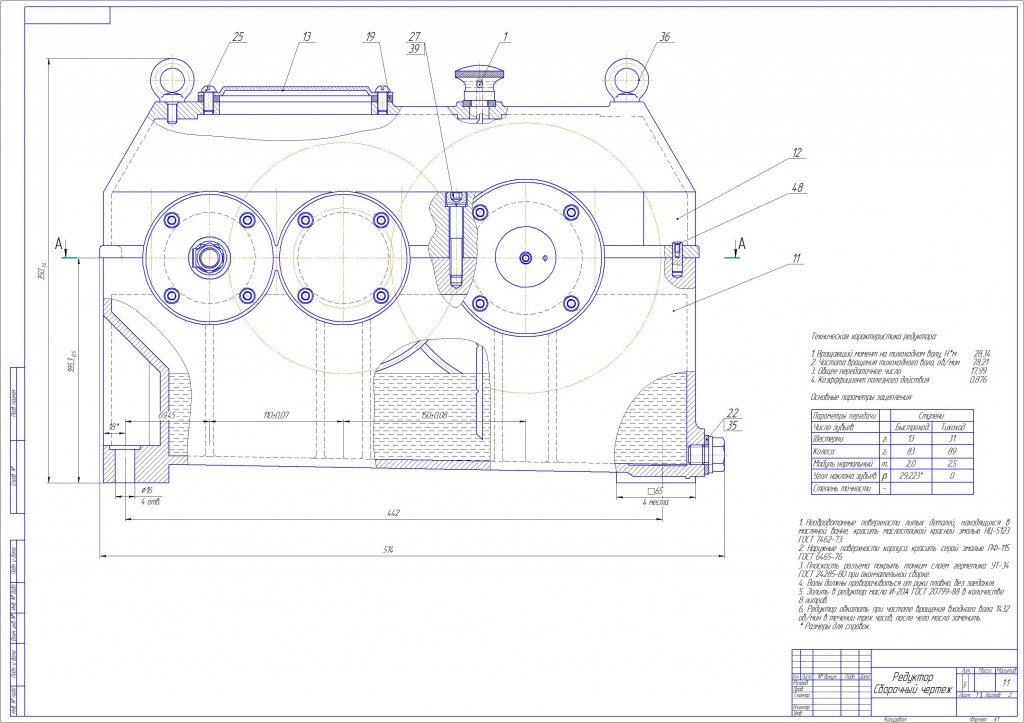

Детали машин Курсовой проект/редуктор.cdw
Детали машин Курсовой проект/спецификация редуктор.cdw
Детали машин Курсовой проект/Спецификация_Станция.cdw
