Электромеханический привод дискового питателя

Алтайский государственный технический университет им. И.И. Ползунова
Кафедра Автомобили и тракторы
Курсовой проект по дисциплине "Детали машин"
На тему: "Электромеханический привод дискового питателя"
Барнаул 2016

Исходные данные: P=6,5 кВт–мощность вала смесителя; n=140 (мин)^(-1) – частота вращения вала смесителя. Заданы срок службы привода L=4 года, коэффициенты суточный (Кс=0,7) и годовой (Кг=0,3) загрузки, массовый объем производства.

Содержание
Техническое задание……………………………………………………………...2
Введение…………………………………………………………………………...3
1 Кинематический расчет привода………………………………………………6
1.1 Выбор электродвигателя……………………………………………………...6
1.1.1 Определение требуемой мощности………………………………………..6
1.1.2 Определение требуемой частоты вращения………………………………7
1.1.3 Выбор стандартного электродвигателя……………………………………7
1.2 Определение передаточных чисел передач…………………………….…...8
1.2.1 Общее передаточное число для выбранных электродвигателей…….…..8
1.2.2 Передаточное число редуктора..…………………………………………...8
1.2.3 Передаточное число открытой передачи...………………….…………….9
1.3 Определение кинематических и силовых параметров на валах привода…9
1.3.1 Частота вращения…………………………………………………………...9
1.3.2 Мощность…………………………………………………………………..10
1.3.3 Вращающие моменты……………………………………………………..10
1.4 Кинематический расчет привода на ЭВМ…………………………….........11

2 Расчет зубчатой цилиндрической передачи редуктора….………….............12
2.1 Исходные данные…………………………………………………………....12
2.2 Выбор материала зубчатых колес…………………………………………..12
2.3 Проектировочный расчет передачи………………………….......................13
2.3.1 Определение допускаемых напряжений……………………....................13
2.3.2 Межосевое расстояние передачи…………………………........................15
2.3.3 Модуль зубчатых колес……………………………...................................16
2.3.4 Определение основных размеров передач……………………………….17
2.4 Проверочный расчет передачи на прочность…………….………………..19
2.4.1 Расчет на контактную прочность………………………............................19
2.4.2 Расчет на прочность при изгибе…………………………………………..19
2.4.3 Расчет на прочность при действии пиковых нагрузок……………….…20
2.5 Силы в зацеплении…………………………………………………….…….20

3 Расчет открытой зубчатой передачи…………………….................................21

4 Выбор серийно изготавливаемого редуктора…………………..……………27
5 Эскизная компоновка редуктора ……………………………………………..29
5.1 Конструирование валов……………………………………………………..29
5.2 Конструирование зубчатого колеса……………………………………..…32
5.3 Конструирование подшипниковых узлов………………………………….34
5.4 Конструирование корпусной детали ………………………………….…...38
6 Расчет и проектирование шпоночного соединения. Выбор и расчет посадки с натягом…………………………………………………………………...……..39
7 Расчет тихоходного вала на прочность ……………………………….……..41
7.1Определение реакций в опорах и изгибающих моментов в сечениях вала... 41
7.2 Расчет вала на сопротивления усталости и статическую прочность…….47

8 Расчет на долговечность подшипников тихоходного вала………………....51

9 Выбор и расчет муфт привода………………………………….......................53

10 Конструирование основания(плита литая)…………………………………55

11 Выбор посадок сопряжений…………………………………………..……..56

12 Вопросы смазки и техники безопасности…………………………………..57

Литература…………………………………………………………………….…58

Приложение………………………………………………………………………59

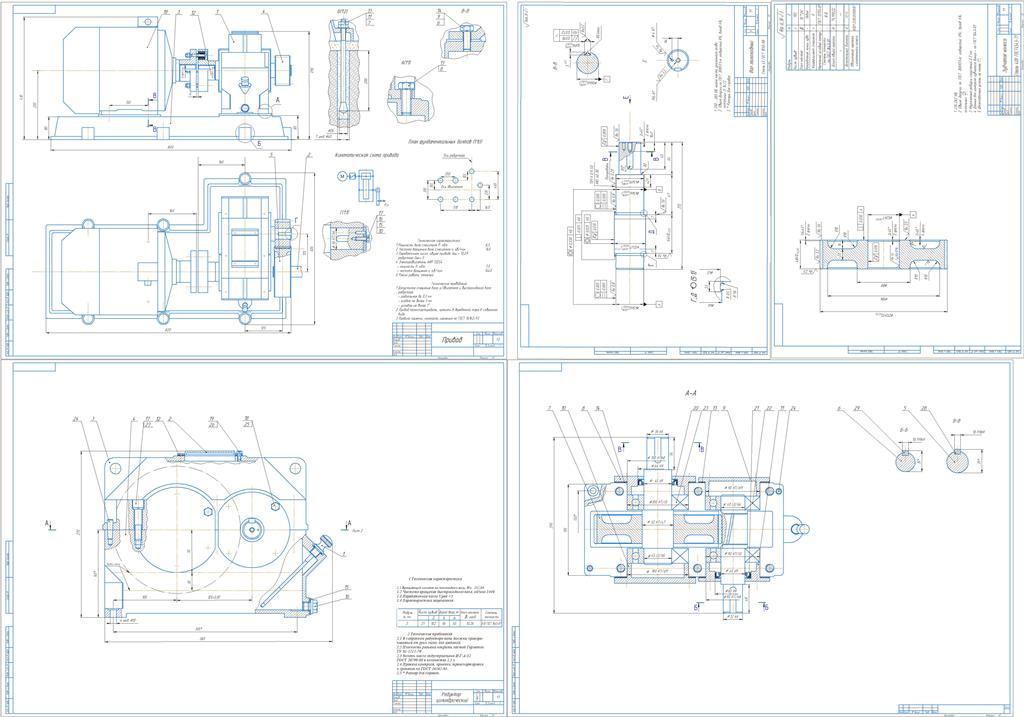

Состав: Вал (РЧ), Зубчатое колесо (РЧ), Привод (СБ), Редуктор (РЧ) (2 вида), Спецификация, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16,1
