Операция Укомплектация-2

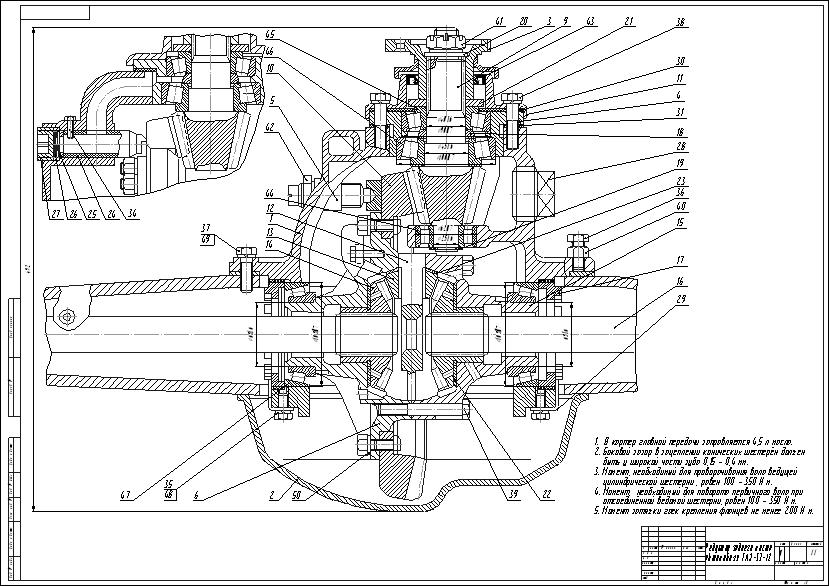

Главная передача автомобиля ГАЗ-3307

Главная передача автомобиля ГАЗ-3307. Имеется спецификация.

1. В картер главной передачи заправляется 4,5 л масла.
2. Боковой зазор в зацеплении конических шестерён должен быть у широкой части зуба 0,15 - 0,4 мм.
3. Момент, необходимый для проворачивания вала ведущей цилиндрической шестерни , равен 100 - 350 Н м.
4. Момент, необходимый для поворота первичного вала при отсоединённой ведомой шестерни, равен 100 - 350 Н м.
5. Момент затяжки гаек крепления фланцев не менее 200 Н м.

КГАМТ гр. 454Тк

Состав: Сборочный чертеж, Спецификация Язык документа

Софт: CDW

Каталог / Машиностроение и механика / Детали машин / Главная передача автомобиля ГАЗ-3307

Просмотр файлов
Спецификация.spw
Редуктор ГАЗ -3307.cdw
