Груз ТНВД

Груз – деталь центробежного регулятора ТНВД.Грузы под действием центробежных сил, преодолевая усилия пружины регулятора, воздействуют посредством системы рычагов на рейку насоса. Центробежная сила и сила упругости пружины находятся в состоянии равновесия, устанавливая рейку в положение, соответствующее подаче топлива для заданной мощности. Уменьшение частоты вращения при повышении нагрузки приводит к соответствующему уменьшению центробежной силы, и пружина регулятора перемещает вращающиеся грузы, а вместе с ними и рейку насоса в направлении повышения количества подаваемого топлива до тех пор, пока не восстановится равновесие.
Деталь выполнена методом литья по выплавляемым моделям.

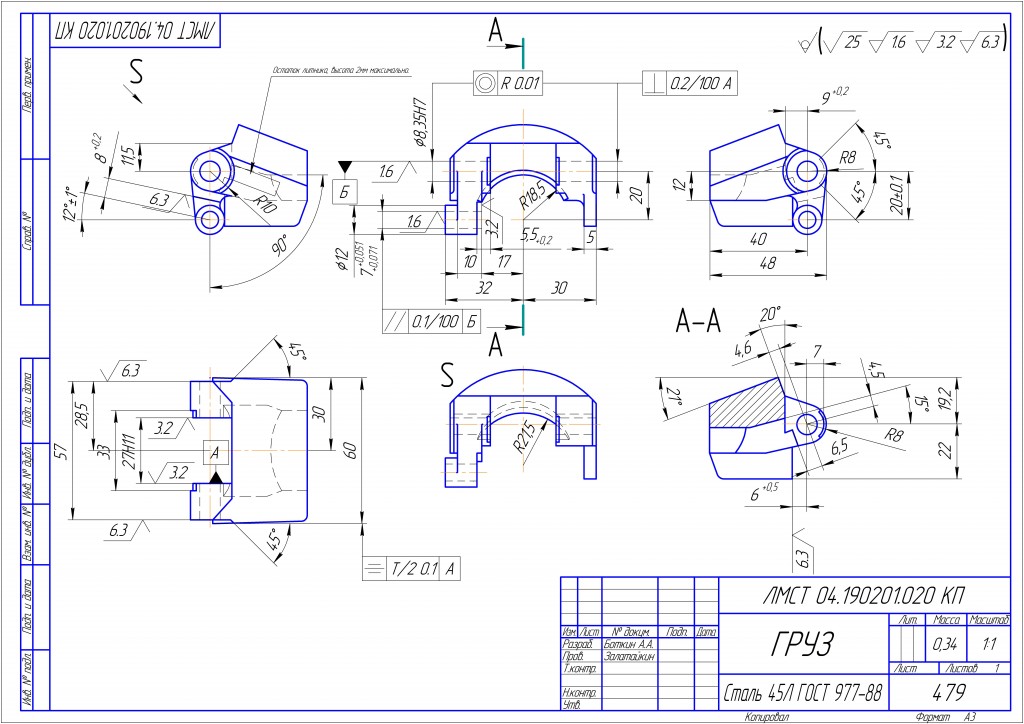

Состав: Рабочие чертежи (деталь и заготовка) Язык документа

Софт: Компас v12

Просмотр файлов
Груз ТНВД (Заготовка).cdw
Груз ТНВД.cdw
описание.docx
