Индивидуальный привод с цепной коробкой передач и муфтой МУВП

Рыбинский государственный авиационный технический университет имени П. А. Соловьёва (РГАТУ им. П. А. Соловьёва)
Кафедра «Прикладная механика»
КУРСОВАЯ РАБОТА по дисциплине «ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ»
На тему: Индивидуальный привод с цепной коробкой передач и муфтой МУВП
Рыбинск 2016

Исходные данные
1. Электродвигатель;
2. муфта упругая (МУВП);
3. коробка передач;
4. цепная передача;
5. выходной вал привода.
Мощность на тихоходном (выходном) валу привода Pт пр = 3,2 кВт.
Минимальная частота вращения тихоходного вала привода nт пр min = 104 мин–1.
Общее передаточное число привода (максимальное значение) uпр max = 14.
Знаменатель ряда скоростей φ = nт пр2 / nт пр1 = 1,34.
Режим нагружения: типовой 3 – средний нормальный.
Содержание
Кинематический и силовой расчёт привода
1.1 Исходные данные
1.2 Выбор электродвигателя
1.3 Кинематический расчет привода
1.4 Силовой расчет привода
1.5 Кинематический и силовой расчёт привода на ЭВМ
Распечатка кинематического расчета
2 Расчёт передач привода
2.1 Ручной расчёт зубчатой цилиндрической косозубой
передачи тихоходной ступени
2.2 Проектно-проверочные расчеты всех зубчатых передач на ЭВМ
Распечатка тихоходной ступени
Распечатка быстроходной ступени
2.3 Расчёт внередукторных передач
Распечатка цепной передачи
3 Разработка эскизного проекта
3.1 Диаметры валов и подбор соединений вал-ступица
Распечатки шлицевых соединений
4 Расчёт валов
4.1 Ручной расчёт на прочность тихоходного вала
Распечатка расчета на прочность тихоходного вала
Распечатки расчетов для промежуточного вала
Распечатки расчетов для быстроходного вала (на 3-х скоростях)
5 Подбор подшипников и выбор посадок
5.1 Выбор посадок подшипников качения
5.2 Подбор подшипников качения с помощью ЭВМ
Распечатка расчета подшипников
6 Расчет муфты
7 Конструирование и расчёт корпусных и прочих деталей
8 Выбор смазочных материалов и способа смазки деталей редуктора
8.1 Расчет уровня погружения колес в масло
9 Расчет усилия переключения скоростей
Список использованных источников
Приложение А. Спецификации привода и коробки передач

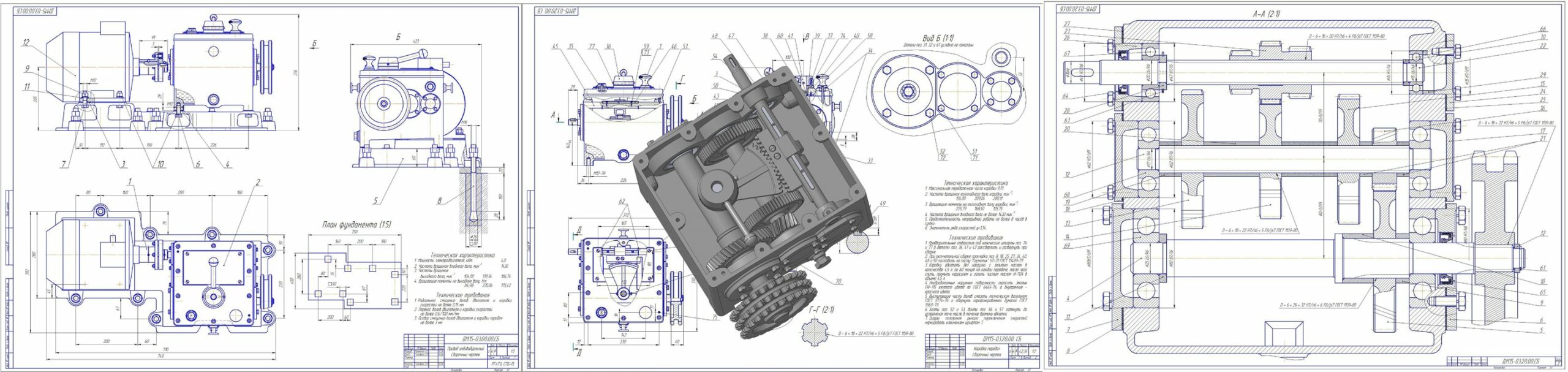

Состав: Чертеж (СБ 1), чертеж (СБ 2), Спецификация, схема технологическая, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
ДМиОК_Курсовая/
ДМиОК_Курсовая/ДМиОК КОМПАС 16/
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Фрагмент.frw
ДМиОК_Курсовая/ДМиОК КОМПАС 16/звездочка.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Сборка.cdw
ДМиОК_Курсовая/ДМиОК КОМПАС 16/КРЫШКА.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/рейка.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Шестерня быстроходная.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/ быстрох шпонка.doc
ДМиОК_Курсовая/ДМиОК КОМПАС 16/втулка промеж 22x50.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/прокладка под шайбу.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/скалка.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Крышка быстрох с отв+.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Крышка промеж глухая D62.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/бобышка.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Колесо быстроходное 2.62.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Шпонка 6x6x160 напр ГОСТ 23360-78.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Пробка 3-R 1_2-Ст3Гпс ОСТ 26.260.460-99.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Крышка тих глухая.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/втулка тих 38x24.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Сборка.a3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Корпус.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/втулка промеж 22x8.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/втулка промеж 22x10.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/вилка.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Вал промежуточный.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/втулка тих 38x10.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Шестерня тихоходная.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Колесо быстроходное 1.96.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/шайба.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Набор прокладок_тих.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Шпонка 4x4x50 ГОСТ 23360-78.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Колесо тихоходное.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Набор прокладок_промеж.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Колесо быстроходное 3.52.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Вал тихоходный _ ДМ15-3.01.00.01.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Набор прокладок_быстр.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Крышка быстрох с отв.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/крышки ГОСТ.doc
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Крышка тих с отв.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Крышка быстрох глухая D62.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/зубчатый сектор.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Пробка.m3d
ДМиОК_Курсовая/ДМиОК КОМПАС 16/Вал быстроходный.m3d
ДМиОК_Курсовая/Чертеж СБ 2 лист_2016.12.16.cdw
ДМиОК_Курсовая/Спецификация коробки4_2016.12.16.frw
ДМиОК_Курсовая/Чертеж СБ 1 лист_2016.12.16.cdw
ДМиОК_Курсовая/Дет маш КР_ПЗ внедр.doc
ДМиОК_Курсовая/Чертеж ВО_2016.12.16.cdw
ДМиОК_Курсовая/Спецификация привода2_2016.12.14.frw
ДМиОК_Курсовая/Спецификация коробки3_2016.12.16.frw
ДМиОК_Курсовая/ДМ/
ДМиОК_Курсовая/ДМ/Фрагмент.frw
ДМиОК_Курсовая/ДМ/ДМ новейшее/
ДМиОК_Курсовая/ДМ/ДМ новейшее/эд шпонка под муфту.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/быстр вал 2,62.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/быстр шпонка под муфту.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/промеж шлицы.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/тих шлицы под звезд+++.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/быстр вал 3,52.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/тих вал +++.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/промеж вал.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/быстр шлицы.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/быстр вал 1,96.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/тих шлицы под колесо.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/подш.pdf
ДМиОК_Курсовая/ДМ/ДМ новейшее/+1 кинематический расчет.pdf
ДМиОК_Курсовая/ДМ/+цепная передача.doc
ДМиОК_Курсовая/Спецификация привода1_2016.12.14.frw
ДМиОК_Курсовая/Спецификация коробки1_2016.12.16.frw
ДМиОК_Курсовая/Спецификация коробки2_2016.12.14.frw
