Операция Укомплектация-2

Индивидуальный привод цепного конвейера

Кафедра: автомобильный транспорт
Предмет: детали машин
Название работы: индивидуальный привод цепного конвейера
Университет: СевНТУ

Содержание работы:
1. Энергокинематический расчет
2. Расчет передач привода
3. Расчет элементов корпуса
4. Расчет валов редуктора
5. Расчет подшипников
6. Расчет шпонок

Техническая характеристика редуктора
1. Мощность на тихоходном валу, Вт 1425
2. Вращающий момент на тихоходном валу, Н∙м 97
3. Частота вращения быстроходного вала, мин-1 1395
4. Общее передаточное число 9.94

Техническая характеристика привода
1. Общее передаточное число привода 20,82
2. Мощность электродвигателя, кВт 1,5
3. Частота вращения вала электродвигателя, мин-1 1395
4. Частота вращения тихоходного вала, , мин-1 140,34
5. Крутящий момент на тихоходном валу, Нм 185

Состав: Сборочный чертеж, вид общий, деталировка, спецификация Язык документа

Софт: AutoCAD Mechanical

Каталог / Машиностроение и механика / Детали машин / Индивидуальный привод цепного конвейера

Просмотр файлов
ДМ/Вид общий.dwg
ДМ/Деталирова.dwg
ДМ/Записка.docx

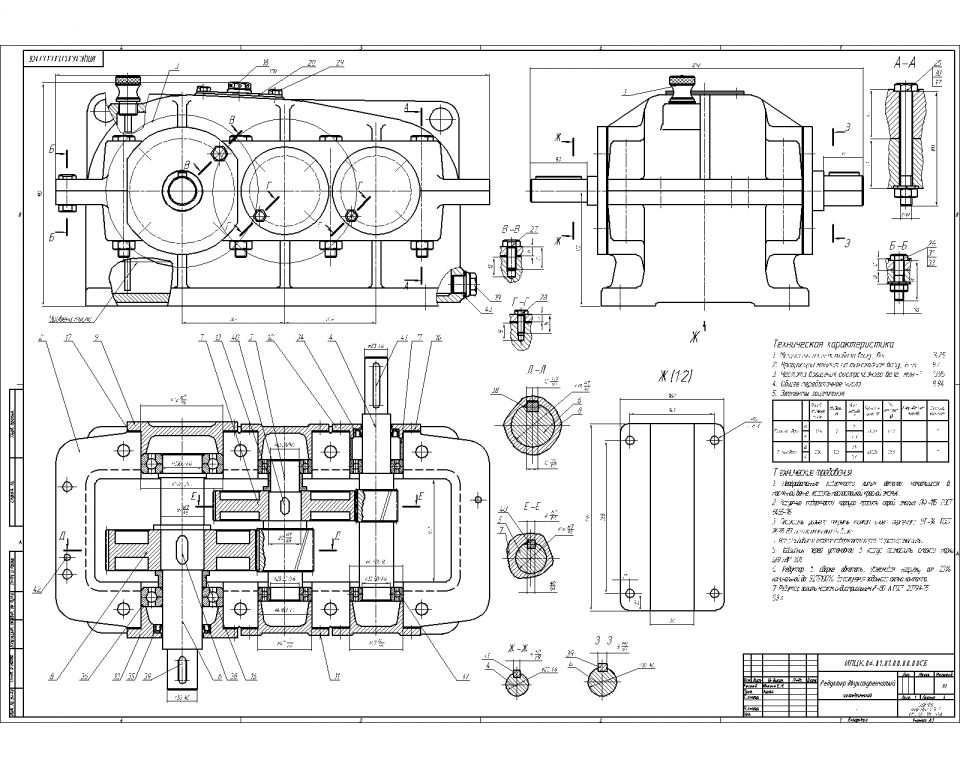

ДМ/Сборочный чертеж.dwg
ДМ/Спецификация ВО.xls
ДМ/Спецификация СБ.xls
ДМ
