Операция Укомплектация-2

Кондуктор для рассверливания отверстий в нижней секции масляного насоса автомобиля ГАЗ-53А + деталировка 6 деталей + ремонтный чертеж нижней секции масляного насоса автомобиля ГАЗ-53А

РЕМОНТ КОРПУСА НИЖНЕЙ СЕКЦИИ МАСЛЯНОГО НАСОСА В СБОРЕ АВТОМОБИЛЯ ГАЗ—53А Курсовой проект

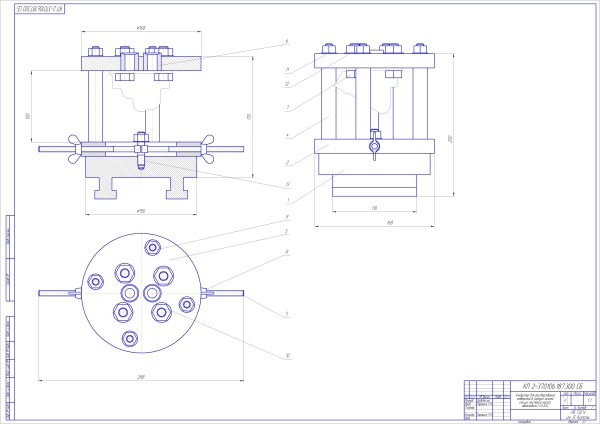

2.1 Назначение, устройство и работа приспособления

Данное приспособление предназначено для рассверливания отверстий под ось ведомой шестерни и отверстия под валик в корпусе нижней секции масляного насоса автомобиля ГАЗ-53А.
Конструкция приспособления сборная. Приспособление состоит из плиты 1, нижнего диска 2 , верхнего диска 3, стойки 4, зажима 5 и втулки 6.
Работа приспособления заключается в следующем. Нижний диск закреплен на плите про помощи резьбового соединения, благодаря отверстию в нижнем диске приспособление, кроме плиты, может перемешаться как в продольном направлении, так и вокруг своей оси. К нижнему диску, резьбовым соединением крепятся опоры, которые в свою очередь удерживают верхний диск. В верхнем диске сделаны отверстия для крепления нижней секции масляного насоса, а так же в него впрессованы стальные закаленные втулки, через которые и осуществляется рассверливание. Во избежание самовольного перемежения приспособления, в нижнем диске присутствуют 2 зажима.

Состав: СБ, Деталипровка, Чертеж, ПЗ Язык документа

Софт: Компас v12

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Двигатель / Кондуктор для рассверливания отверстий в нижней секции масляного насоса автомобиля ГАЗ-53А + деталировка 6 деталей + ремонтный чертеж нижней секции масляного насоса автомобиля ГАЗ-53А

Просмотр файлов
Кондуктор для рассверливания отверстий нижней секции масляного насоса/КП 2-370106.187.301.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/КП 2-370106.187.302.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/КП 2-370106.187.303.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/КП 2-370106.187.304.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/КП 2-370106.187.305.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/КП 2-370106.187.306.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/Нижняя секция массляного насоса чертеж.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса/приспособление1.cdw
Кондуктор для рассверливания отверстий нижней секции масляного насоса
текст.rar
