Операция Укомплектация-2

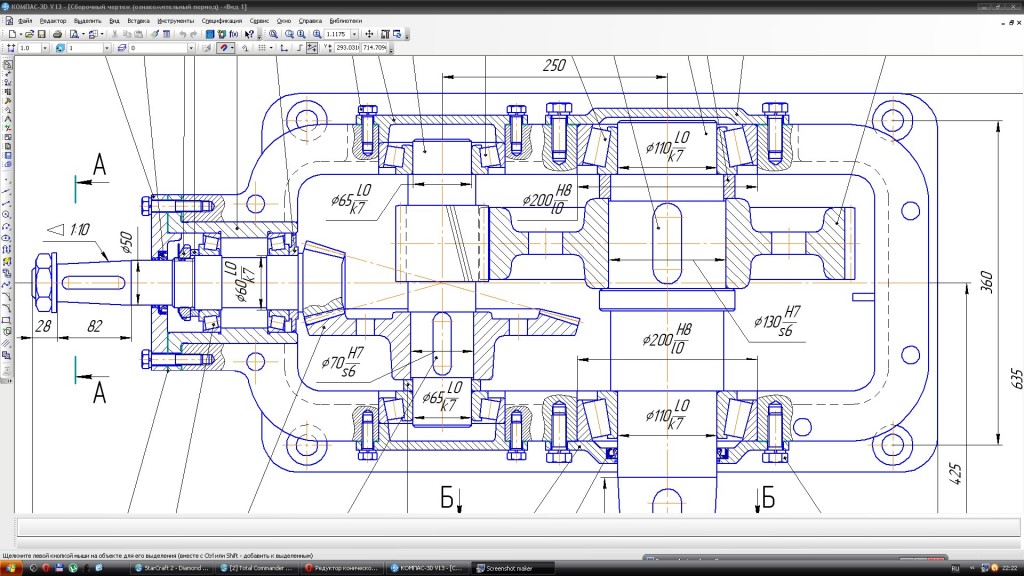

Коническо-цилиндрический двухступенчатый редуктор

1 межосевое расстояние 250 мм
2 передаточные числа 3,55-4,5
3 частота вращения быстроходного вала - 735 об/мин
4 мощность на быстроходном валу - 21,78 кВт
5 номинальный крутящий момент на выходном валу - 4150 Н*м

Состав: CБ, ВО, ПЗ, Спецификация Язык документа

Софт: Компас v13, CDW

Каталог / Машиностроение и механика / Детали машин / Коническо-цилиндрический двухступенчатый редуктор

Просмотр файлов
Общий вид.cdw
Промежуточный вал-шестерня.cdw
Сборочный чертеж.cdw
Тихоходный вал.cdw
Привод.spw
Редуктор.spw
PZ_k-tsilindr_red_TEA31.doc
