Корпус фильтра увеличенной пропускной способности с ресивером на ВАЗ-11183 Калина для двиг. объёмом до 1,8 л.

Корпус фильтра увеличенной пропускной способности с ресивером на ВАЗ-11183 Калина для двиг. объёмом до 1,8 л.

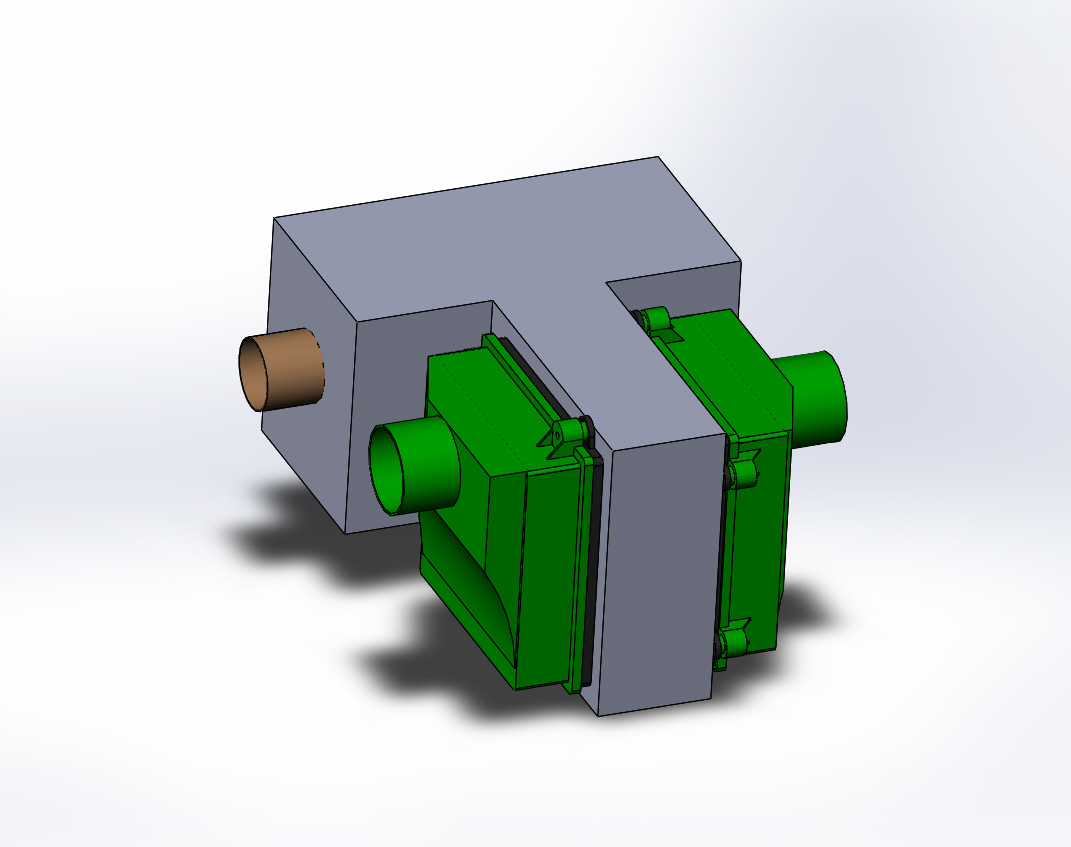

Корпус изготовлен для атмосферных двигателей с учётом того, что рекомендуемый объём ресивера, установленного сразу после дроссельной заслонки, должен быть в 10 раз больше объёма двигателя. Данный объём ресивера около 18 л. В конструкции использованы 2 корпуса воздухофильтра от ВАЗ-2112. Сам корпус выполнен из стекловолокна. Для наилучшего эффекта трубы забора воздуха на оба фильтра необходимо их соединить равнодлинными трубами и вывести на холодный забор воздуха в решетку радиатора или вырез в капоте (в фаре).
Плюсы конструкции, по сравнению со штатной системой и фильтрами нулевой очистки:
1. Есть ресивер, рекомендуемого объёма для атмосферных ДВС, для улучшенного наполнения цилиндров;
2. Увеличена пропускная способность фильтра > чем на фильтрах нулевого сопротивления;
3. Нет ухудшения очистки поступаемого воздуха, как на фильтрах нулевого сопротивления.
4.
Минусы:
1. Для его установки необходимо переносить аккумулятор в багажник.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 13 SP0
