Крыльчатка насоса

Павлодарский государственный университет
Кафедра нефтегазовое дело

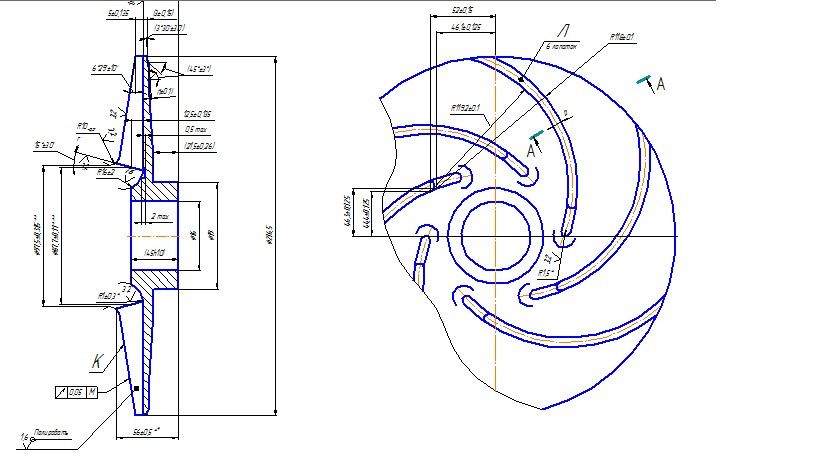

В данном чертеже представлен чертеж крыльчатки насоса
1Заготовка - поковка.
218 ... 22 HRC
3*Размер обеспеч. интр.
4**Размеры для построения, контролю не подлежат.
5***Размер контрольного инструмента..
6* Размер для справок.
7Размеры в скобках - после сборки.
8Поверхность К и скругления радиусом r обрабатывать по сопрягаемой детали НГН35.240-00.352. Прилегание должно быть не менее 80% площади. Контролировать на "краску".
9Неуказанные допуски радиального и торцевого биений механически обрабатываемых поверхностей, кроме указанных особо, относительно поверхности М - 0,1 мм.
10Предельное отклонение угла между любыми лопатками не более 10 .
11Разность значений толщин b двух любых лопаток Л при измерении в одних и тех же местах не более 0,3 мм.
12Покрытие Хим. Пас.
13Пригнанные детали маркировать одним порядковым номером и применять совместно.
14Маркировать Ч, Н и клеймить К на бирке.
15Общие ТТ по СТО 257-9-2004.
