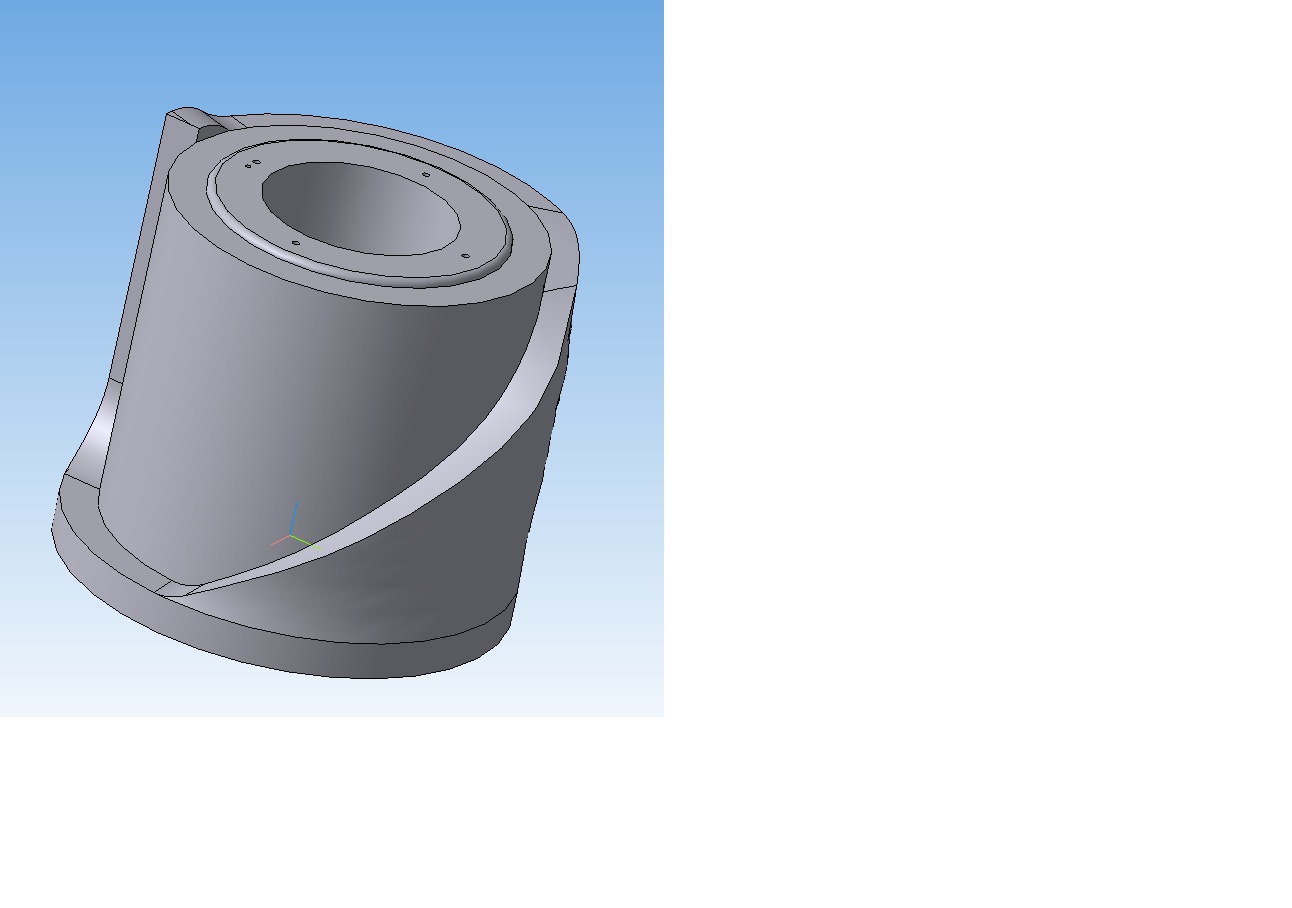

Кулак подачи 400М 15.07.088

Деталь «Кулак подачі 400М» використовується для установки в механізмі подачі заготовок і представляє собою циліндр висотою 53 мм та діаметром 60 мм. Матеріал деталі – сталь ХВГ ГОСТ 5950-73.
Виготовлення деталі «Кулак подачі 400М» є декілька проблемним, так як в ньому наявна робоча поверхня, яка характеризується складним профілем (гвинтова лінія зі змінним кроком). Також проблемою є забезпечення заданого відхилення робочого профілю кулака від теоретичного не більше ніж на ± 0,01 мм. Це завдання може бути вирішене шляхом застосування сучасних верстатів для п’ятиосьової обробки та відповідного програмного забезпечення. Для виготовлення кулака можна застосувати системний підхід, з допомогою якого встановити оптимальну комбінацію матеріалів технологічних прийомів і конструктивних рішень.

Состав: модель одной деталью Язык документа

Софт: Компас-3D 12

Просмотр файлов
Кулак подачи.m3d
