Курсосвой по ДМ "Индивидуальный привод с цилиндрическо-червячным редукт"

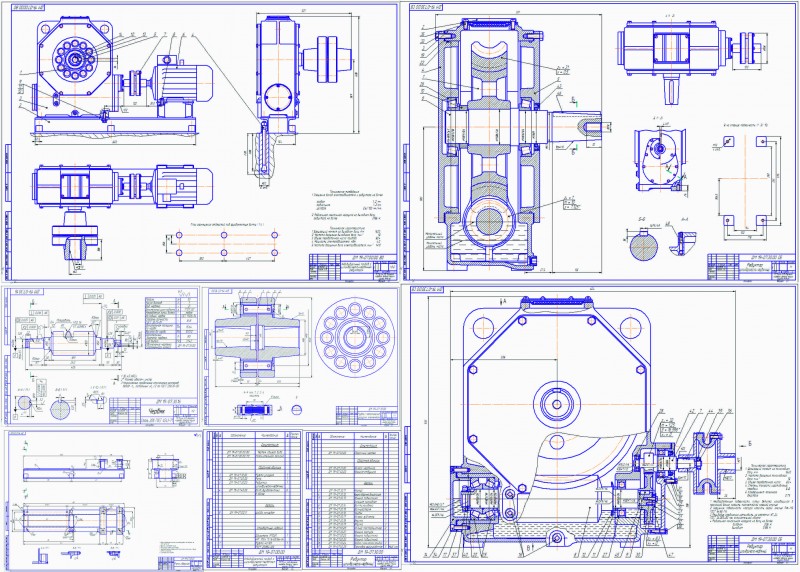

Курсовой по деталям машин. Содержит пояснительную записку, чертежи, спецификации. Проектный привод состоит из асинхроного электродвигателя исполнения IM1081, упругой муфты, соединяющей вал электродвигателя с быстроходным валом цилиндрическо-червячного редуктора. На тихоходном валу редуктора установлена упругая муфта. Привод устанавливается на сварной раме. Исполнительный механизм в данном проекте не рассматривается.

Состав: вид общий (ВО), Сборочный чертеж(СБ), Спецификация, Деталировка, ПЗ

Софт: Компас v11, CDW

Каталог / Машиностроение и механика / Детали машин / Курсосвой по ДМ "Индивидуальный привод с цилиндрическо-червячным редукт"

Просмотр файлов
Курсач по ДМ/
Курсач по ДМ/лист1.cdw
Курсач по ДМ/лист2.cdw
Курсач по ДМ/лист3.cdw
Курсач по ДМ/лист5.cdw
Курсач по ДМ/Муфта.cdw
Курсач по ДМ/ПЗ.kdw
Курсач по ДМ/ПЗ_Рис_1_2.cdw
Курсач по ДМ/Подшипник роликовый конический, an = 29 (1027308А).frw
Курсач по ДМ/Спец_ВО.spw
Курсач по ДМ/Спец_СБ.spw
Курсач по ДМ/Титульный_ли.cdw
Курсач по ДМ/Червяк.cdw
Курсач по ДМ/Червячное ко.cdw
