Операция Укомплектация-2

Курсовая работа: "Разработка конструкции привода для конвейера"

Кафедра: Детали машин
Дисциплина: Детали машин
Курсовая работа: "Разработка конструкции привода для конвейера"

Параметры привода:
1. Общее передаточное число u=32
2. Наибольший крутящий момент на тихоодном валу T=1178,234 Н*м
3. Число оборотов быстроходного вала n=1440 об/мин
4. Мощность редуктора P=5,5 кВт
5. Число оборотов тихоходного вала n=45 об/мин

Содержание
Введение………………………………………………………………………………...2
1. ЭНЕРГЕТИЧЕСКИЙ И КИНЕМАТИЧЕСКИЙ И РАСЧЕТЫ ПРИВОДА……………………………………………………………………………3
2. РАСЧЕТ ПЕРЕДАЧИ РЕДУКТОРА………………………………………………..7
3. ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ВАЛОВ. ВЫБОР МУФТЫ…………………..........................................................................................31
4. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ ОСНОВНЫХ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ ЗУБЧАТЫХ КОЛЕС, КОРПУСА И КРЫШКИ РЕДУКТОРА……………………………………………………………………….36
5. ПЕРВЫЙ ЭТАП ЭСКИЗНОЙ КОМПОНОВКИ………………………………………………………………...….45
6. ПРОВЕРКА ДОЛГОВЕЧНОСТИ ПОДШИПНИКОВ КАЧЕНИЯ……………...49
7. ВТОРОЙ ЭТАП ЭСКИЗНОЙ КОМПОНОВКИ………………………………….57
8. ПРОВЕРКА ПРОЧНОСТИ ШПОНОЧНЫХ СОЕДИНЕНИЙ…………………..58
9. УТОЧНЕННЫЙ РАСЧЕТ ВАЛОВ……………………………………………………………………………...60
10. НАЗНАЧЕНИЕ ПОСАДОК ОСНОВНЫХ ДЕТАЛЕЙ РЕДУКТОРА…………66
11. СМАЗКА РЕДУКТОРА [4]……………………………………………………….67
12.ПРОЕКТИРОВАНИЕ РАМЫ……………………………………………………..68
13. СБОРКА РЕДУКТОРА………………………………………………………………..………70
Литература……………………………………………………………………………..72

Целью данного курсового проекта является создание проекта привода к ленточному конвейеру.

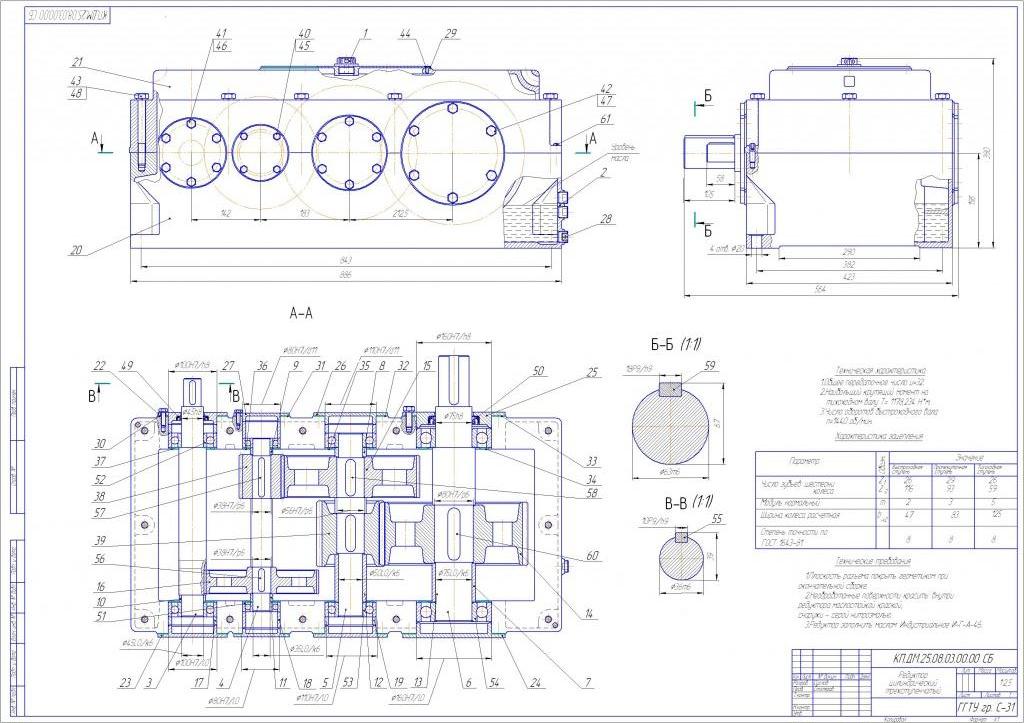

Данный привод состоит из электродвигателя, 2-х компенсирующих муфт и цилиндрического 3-х ступенчатого редуктора.

Состав: Общий вид привода, Сборочный чертеж редуктора, Сборочный чертеж рамы, Деталировка, спецификации к сборочным чертежам, пояснительная записка Язык документа

Софт: Компас v13
