Курсовой проект из учебника Шейнблита Техническое задание №13

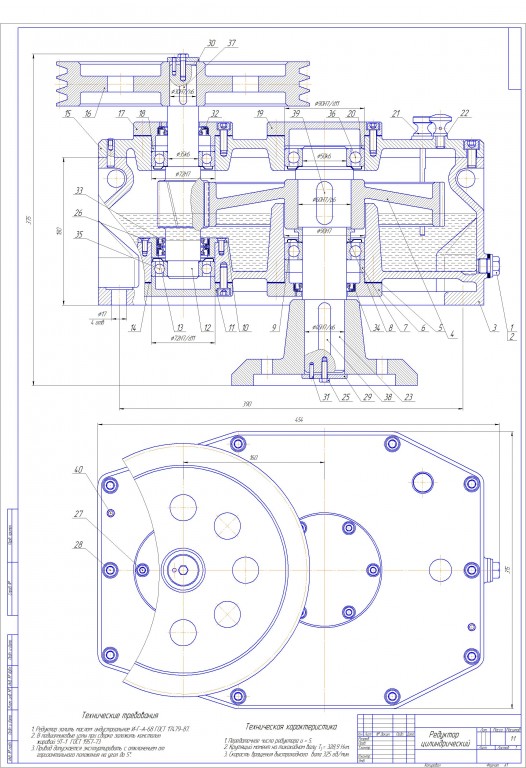

Курсовой проект из учебника Шейнблита Техническое задание №13 ТулГУ Кафедра "Технологии машиностроения" проектирование редуктора к мешалке сборочный чертеж редуктора , чертежи тихоходного вала и колеса,кинематическая схема, компоновка редуктора,спецификация,записка.

Исходные данные:
Момент сопротивления вращению Т, кН∙м 0,32
Частота вращения мешалки n, об/мин 65
Допускаемое отклонение скорости барабана δ, % 7
Срок службы привода Lг, лет 6

Техническая характеристика редуктора:
1. Передаточное число редуктора u = 5.
2. Крутящий момент на тихоходном валу Т = 328,9 Н м.
3. Скорость вращения быстроходного вала 325 об/мин.

Состав: Привод к мешалке (Кинематическая схема), Компоновка редуктора, Редуктор цилиндрический (сб) + Спецификация, Деталировка, ПЗ Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Курсовой проект из учебника Шейнблита Техническое задание №13

Просмотр файлов
Расчет 13-7.doc
Вал.cdw
Кинематическая схема 13-7.cdw
Колесо.cdw
Компоновка.cdw
Редуктор.cdw
Спецификация 13-7.spw
