Курсовой проект привод ленточного транспортёра

Новосибирская государственная академия водного транспорта
КАФЕДРА ТММ и ДМ

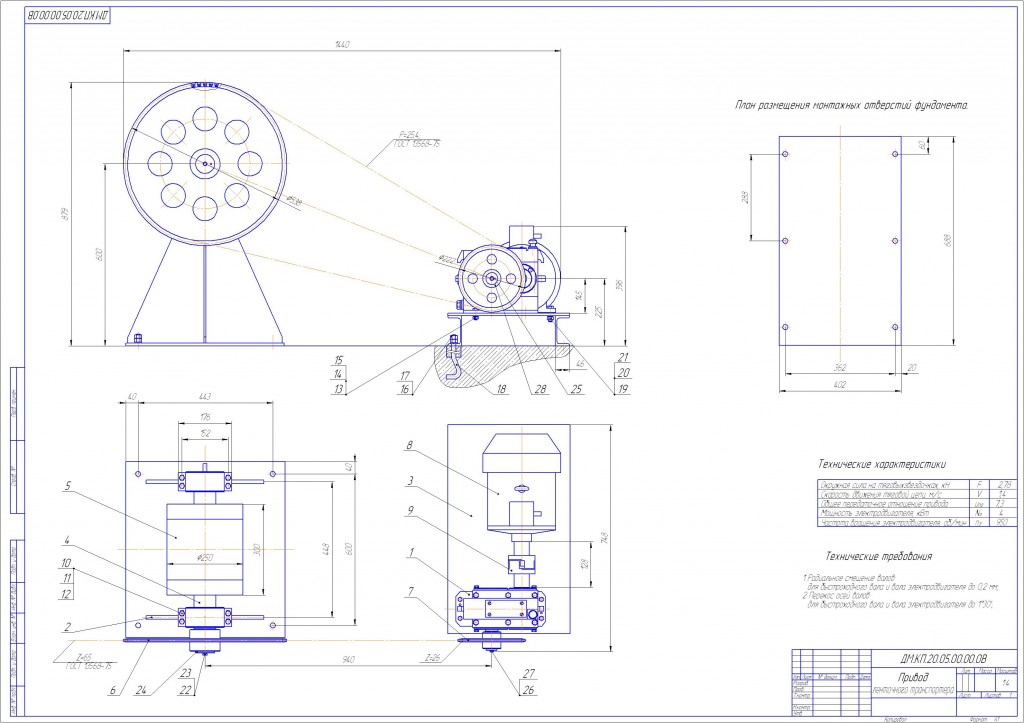

Проект привода ленточного транспортера
КП.ДМ.20.05.00.00.ПЗ
Новосибирск 2007

Технические характеристики редуктора
1 Вращающий момент на тихоходном валу Т=116,6 Н·м;
2 Частота вращения тихоходного вала n=327,6 об/мин;
3 Общее передаточное отношение u=2,9
4 Коэффициент полезного действия h=93,6%

Введение
1. Кинематический и силовой расчет привода
2. Расчет цилиндрической передачи редуктора.
2.1 Критерии работоспособности цилиндрических передач
2.2 Исходные данные для расчета цилиндрической передачи.
2.3 Допускаемые контактные напряжения
2.4 Допускаемые изгибающие напряжения
2.5 Определение межосевого расстояния.
2.6 Основные геометрические параметры передачи
2.7 Силы, действующие в зацеплении
2.8 Проверка зубьев колес по контактным напряжениям.
2.9 Проверка зубьев колес по изгибающим напряжениям
3.1 Проектирование валов редуктора
3.2 Проверочный расчет тихоходного вала редуктора
3.3 Расчет подшипников качения на тихоходном валу
3.4 Расчет шпоночного соединения
3.5 Расчет крепления крышки
4. Выбор муфты
Литература

Состав: Записка КП, Редуктор цилиндрический, Привод ленточного транспортёра, Спецификация ОВ1, Спецификация ОВ2, Спецификация ОБ1,Спецификация ОБ2 Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Курсовой проект привод ленточного транспортёра

Просмотр файлов
Спецификация СБ 2.cdw
транспортер ов.cdw
Записка КП.doc
редуктор цилиндрический.cdw
Спецификация ОВ 1.cdw
Спецификация ОВ 2.cdw
Спецификация СБ 1.cdw
