Курсовой проект: "Проектирование одноступенчатого горизонтального цилиндрического косозубого редуктора и цепной передачи для привода к ленточному конвейеру"

Кафедра "Прикладной механики", предмет "Детали машин".
Содержание
1. Задание на проектирование
2. Выбор электродвигателя и кинематические расчеты
3. Расчет зубчатых колес редуктора
4. Предварительный расчет валов редуктора
5. Конструктивные размеры шестерни и колеса
6. Конструирование размеры корпуса редуктора
7. Расчет цепной передачи
8. Первый этап компоновки редуктора
9. Проверка долговечности подшипника
10. Проверка прочности шпоночных соединений
11. Уточненный расчет валов
12. Посадки зубчатого колеса, звездочки и подшипников
13. Выбор сорта масла
14. Сборка редуктора
Полезная сила, передаваемая лентой конвейера, Fл=23 кН; скорость ленты Vл=2,7м/с; диаметр приводного барабана Dб=520 мм. Редуктор нереверсивный, предназначенный для длительной эксплуатации; работа односменная; валы установлены на подшипниках качения.

Состав: ВО привода, СБ редуктора, деталировка, спецификации. Язык документа

Софт: КОМПАС 13

Каталог / Машиностроение и механика / Детали машин / Курсовой проект: "Проектирование одноступенчатого горизонтального цилиндрического косозубого редуктора и цепной передачи для привода к ленточному конвейеру"

Просмотр файлов
Привод ленточного конвейера/деталировка_А1/вал ведомый_А3.cdw
Привод ленточного конвейера/деталировка_А1/ведущий вал_А3.cdw
Привод ленточного конвейера/деталировка_А1/втулка_А4.cdw
Привод ленточного конвейера/деталировка_А1/колесо_А3.cdw
Привод ленточного конвейера/деталировка_А1/крышка глухая_А4.cdw
Привод ленточного конвейера/записка+спецификации/записка дм .docx
Привод ленточного конвейера/записка+спецификации/Спецификация 4.cdw
Привод ленточного конвейера/записка+спецификации/Спецификация1.cdw
Привод ленточного конвейера/записка+спецификации/Спецификация2.cdw
Привод ленточного конвейера/Общий вид привода_А1.cdw

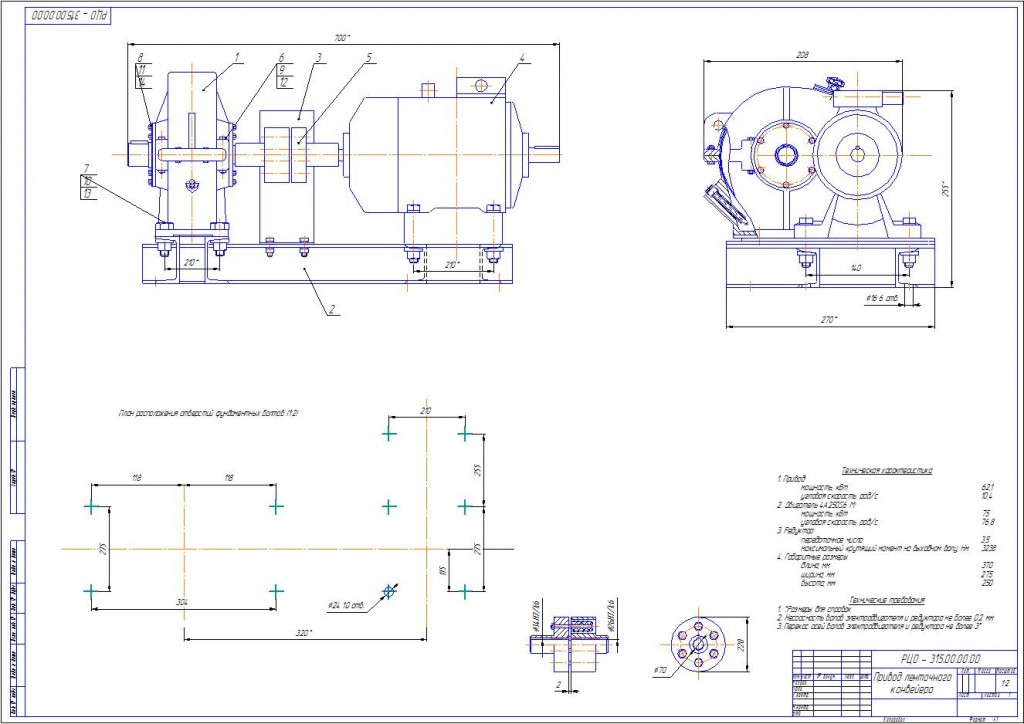

Привод ленточного конвейера/Общий вид привода_А1.jpg
Привод ленточного конвейера/редуктор_А1.cdw
Привод ленточного конвейера/деталировка_А1
Привод ленточного конвейера/записка+спецификации
Привод ленточного конвейера
