Курсовой проект редуктор червячный одноступенчатый

Курсовой проект по дисциплине детали машин. В работе рассчитан и начерчен одноступенчатый червячный редуктор с клиноременной передачей, угловая скорость выходного вала - 2с^-1.
В состав предлагаемой работы входит общий вид редуктора, 2 сборочных чертежа (Вал колеса червячного, колесо червячное) и привод редуктора, спецификации и записка.
А так же в архиве присутствуют основные расчеты выполненные в MathCad, что позволит рассчитать любой червячный редуктор простой подстановкой своих параметров.

Состав: Вид общий (ВО), Сборочный чертеж(СБ), Спецификация, Расчет, ПЗ Язык документа

Софт: Компас v12, CDW,spw; MathCad 15, xmcd

Каталог / Машиностроение и механика / Детали машин / Курсовой проект редуктор червячный одноступенчатый

Просмотр файлов
Вал колеса червячного.cdw
колесо червячное.cdw
Привод.cdw

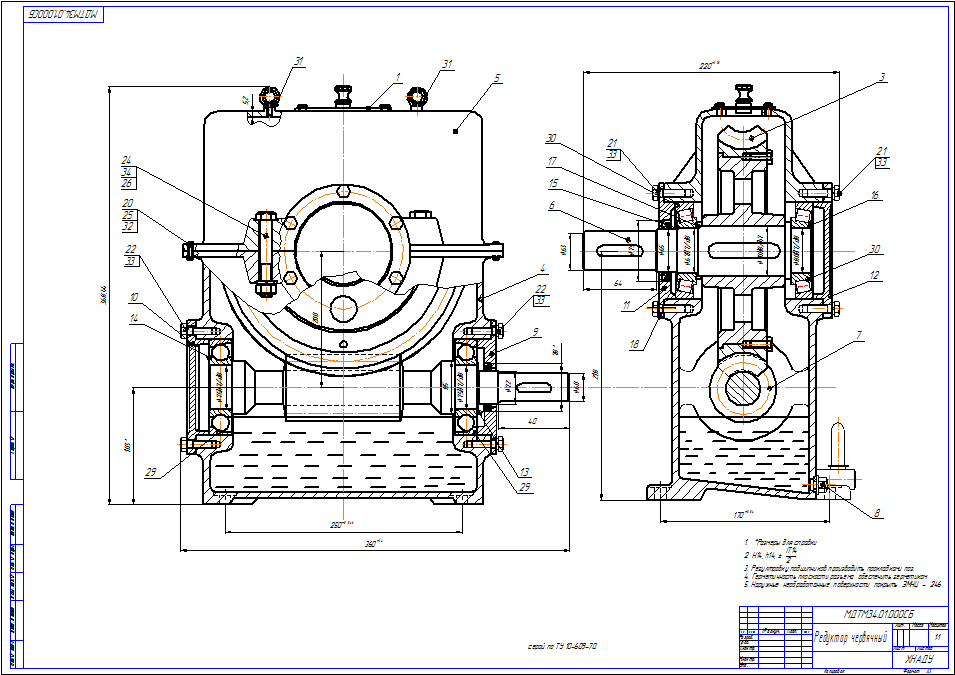

Редуктор червячный.cdw
Уточненный расчет входного вала редуктора (Сергей).mcd
Спецификация (Привод).spw
Спецификация(ОВ).spw
ДМ (расчет вала на выносливость).xmcd
червячная передача при m=10_ q=7.1.xmcd
Записка.DOC
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

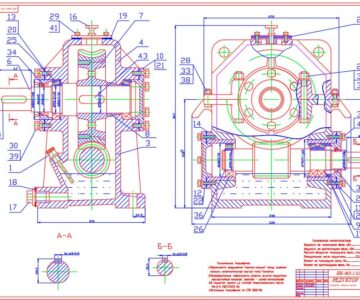

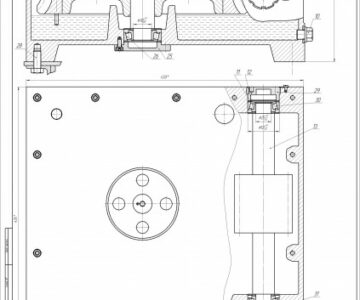

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2015-09-06 в 20:11 Ответить

Мне нравится на какой высоте установлен масло указатель относительно уровня масла
