Операция Укомплектация-2

Лист ротора

Томский политехнический университет
Кафедра электромеханических комплексов и материалов
Лабораторная работа Вариант №5
Томск, 2013

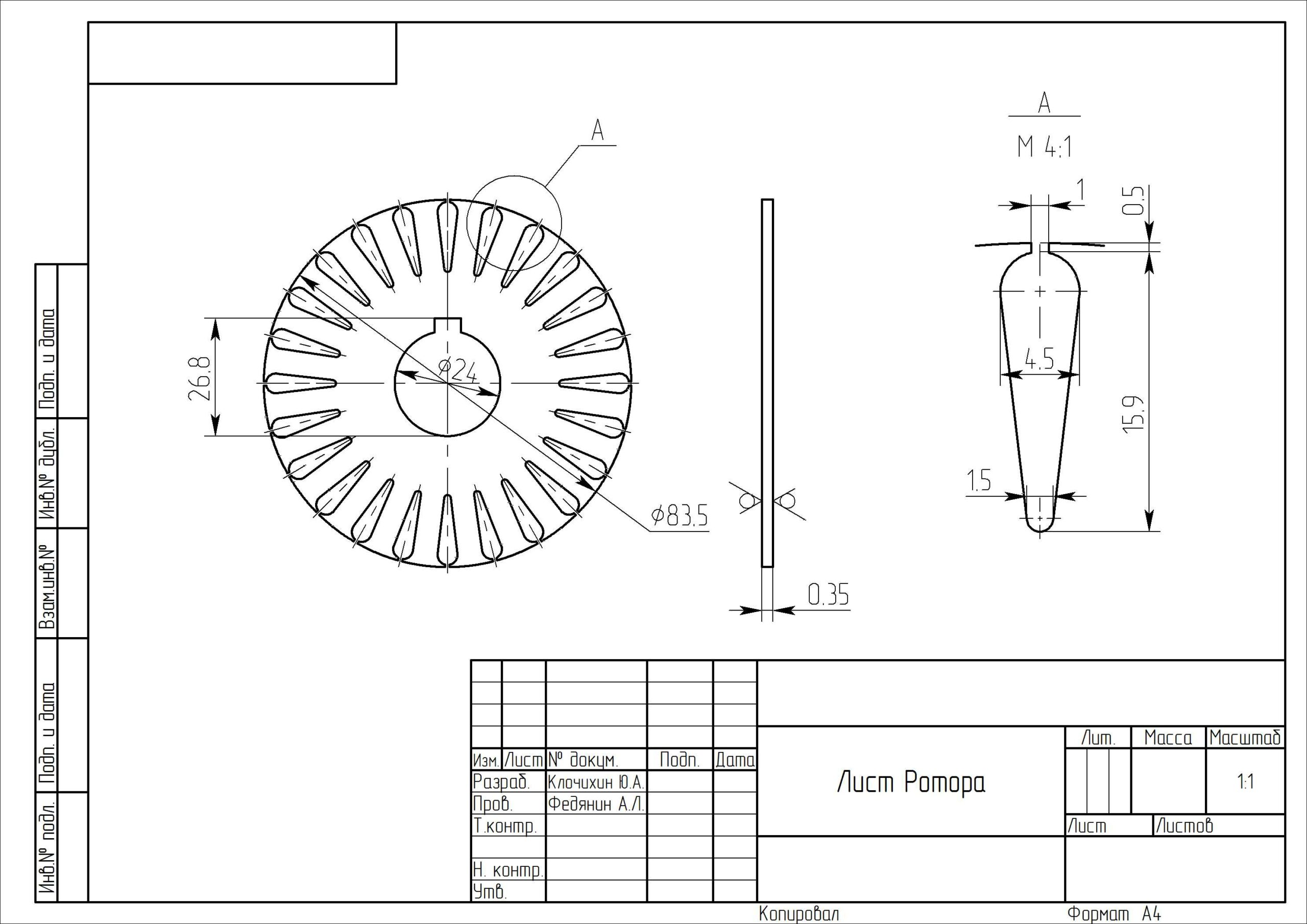

Построение чертежа листа ротора.
При проведении этой лабораторной работы используются данные, которые используются в процессе проектирования асинхронного двигателя:
D_р – внешний диаметр сердечника ротора;
D_j- внутренний диаметр сердечника ротора;
2р – число пар полюсов;
Z_2- число зубцов сердечника ротора;
b_1 – большой диаметр закругления паза;
b_2 – меньший диаметр паза ротора;
h – высота паза ротора;
h_ш – высота шлица паза ротора;
b_ш – ширина шлица паза ротора;
I_δ – длина воздушного зазора.

Состав: Отчет, Чертеж Язык документа

Софт: T-Flex CAD 10

Просмотр файлов
Лист ротора.grb
Лист ротора.docx
