Муфта фрикционная внешний диаметр- 40 мм

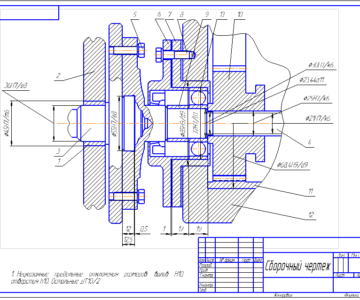

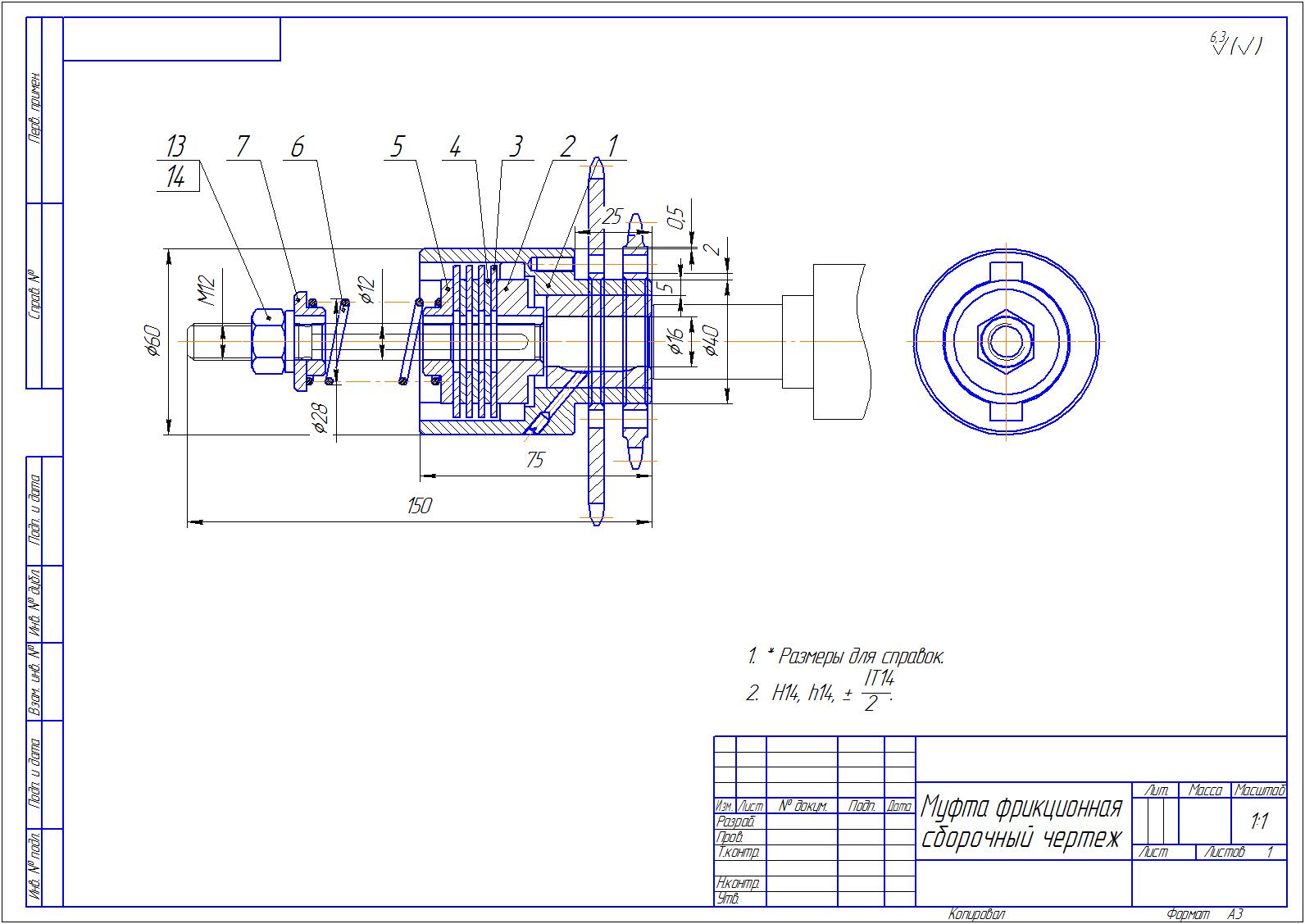

На чертеже изображена Муфта фрикционная предохранительная, дисковая
Состоит из стакана, планшайб, прижимной пружины, двух пар фрикционных дисков, зубчатого колеса и вала.
Работа содержит в себе 2 спецификации, Сборочный чертеж, и 11 чертежей деталировки.
Область применения: повсеместно в машиностроении.
Характеристики:
1) Диски – внутренний диаметр 20мм, внешний диаметр- 40 мм. Ширина диска – 2мм. Материал Сталь У8А.
2) Пружина - 1. Длина развернутой пружины - 601 мм, Число рабочих витков - 6. Полное число витков – 7,5. Направление навивки – любое. Крайний виток зашлифован на ¾, и поджат на ¾.
Состав: Сборочный чертеж , Деталировка (корпус,вал,пружина, планшайбы,диск, втулка) Спецификация.
Софт: КОМПАС-3D 13 sp1
