Одноступенчатый червячный редуктор в приводе механизма поворота крана

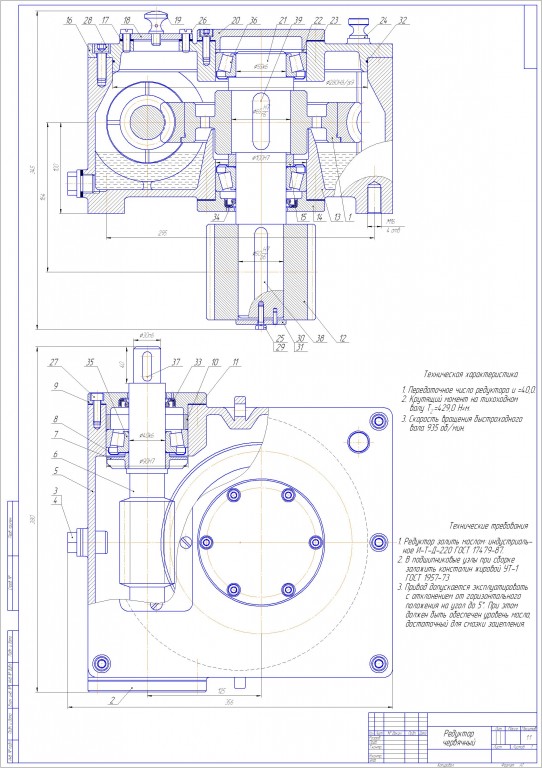

Полный сборочной чертёж одноступенчатого червячного редуктора со спецификацией в компасе.
Исходные данные:
Момент сопротивления
вращению Т, кН•м 2,4
Скорость поворота v, м/с 0,10
Диаметр колонны D, мм 500
Допускаемое отклонение
скорости поворота крана δ, % 6
Срок службы привода Lг, лет 6

Техническая характеристика
1. Передаточное число редуктора u =40,0.
2. Крутящий момент на тихоходном валу Т =429,0 Н м.
3. Скорость вращения быстроходного вала 935 об/мин.

Проектируемый машинный агрегат служит приводом механизма поворота крана и может использоваться на предприятиях различного направления. Привод состоит из электродвигателя, вал которого через упругую муфту соединен с ведущим валом червячного редуктора с боковым расположением червяка и открытой зубчатой передачи, ведомый вал которой является основой поворотной колонны крана. Проектируемый привод работает в 1 смену в реверсивном режиме. Характер нагрузки - с малыми колебаниями.

Состав: Сборочный чертеж (СБ), Спецификация, Расчет, Кинематическая схема, Деталировка, Компоновка Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Одноступенчатый червячный редуктор в приводе механизма поворота крана

Просмотр файлов
Вал.cdw
Колесо червячное 5.cdw
Компоновка.cdw
Расчет 4-7.doc
Редуктор.cdw
Спецификация редуктор.spw
Схема кинематическая 4-7.cdw
